Міні SPI контролер для адресної стрічки 5-24В

Контролер SPI 5–24 В для адресної LED стрічки — що це та для чого

Міні SPI контролер з трьома кнопками створений для керування адресними світлодіодними стрічками та модулями, які працюють за цифровим протоколом з однопровідною шиною даних (Data). Пристрій підходить як для RGB адресних стрічок, так і для однокольорових адресних рішень. Підтримується живлення постійним струмом 5, 12 або 24 В — завдяки цьому один контролер може стати спільним рішенням для різних інсталяцій. Формат керування простий: на корпусі передбачено три кнопки з підписами Mode, Speed і Power, що дає змогу обирати ефекти, регулювати швидкість/яскравість та вмикати/вимикати підсвічування без додаткових пультів і додатків.

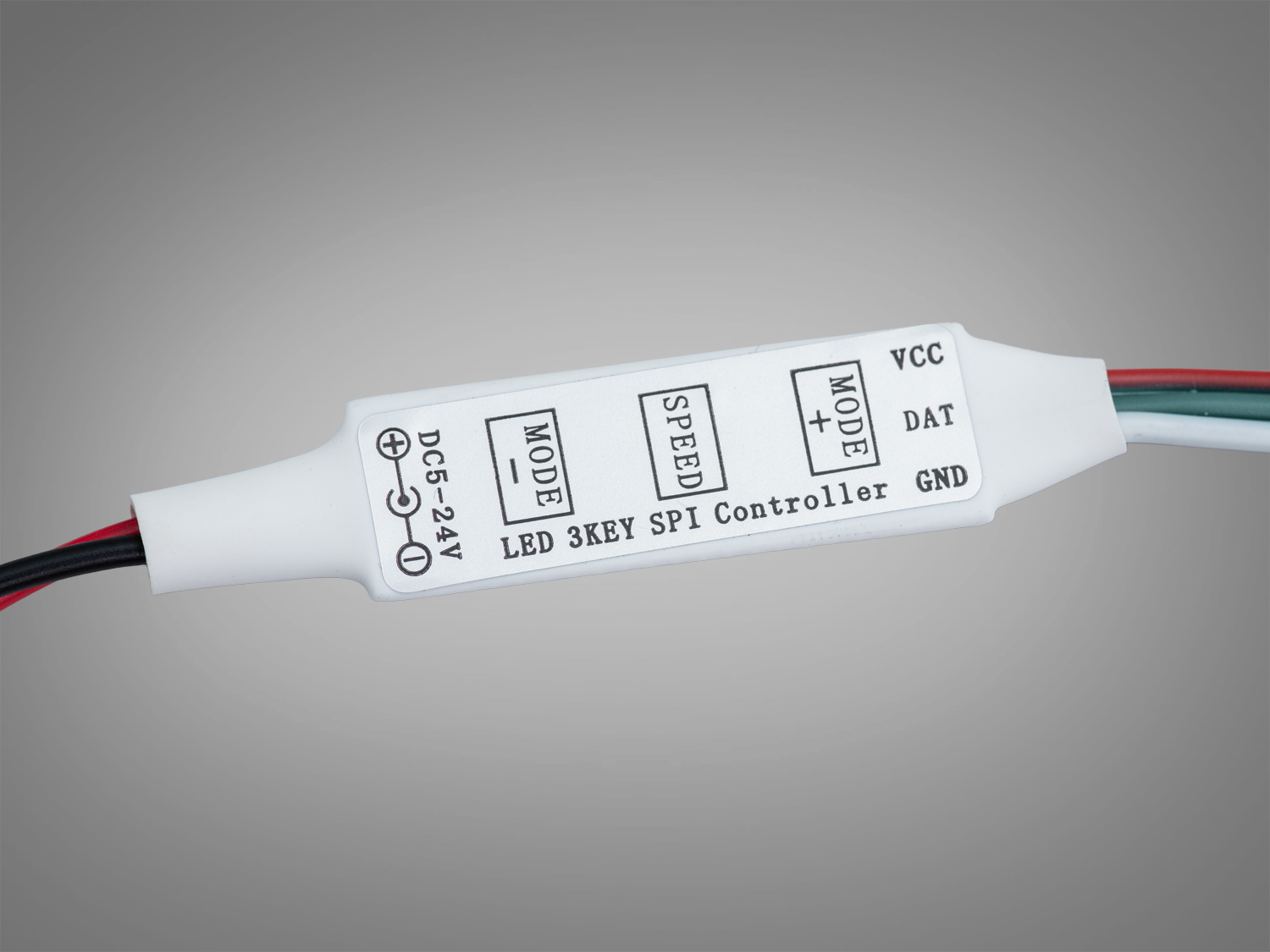

Конструкція та підключення: гнучкі дроти, зрозумілі кнопки

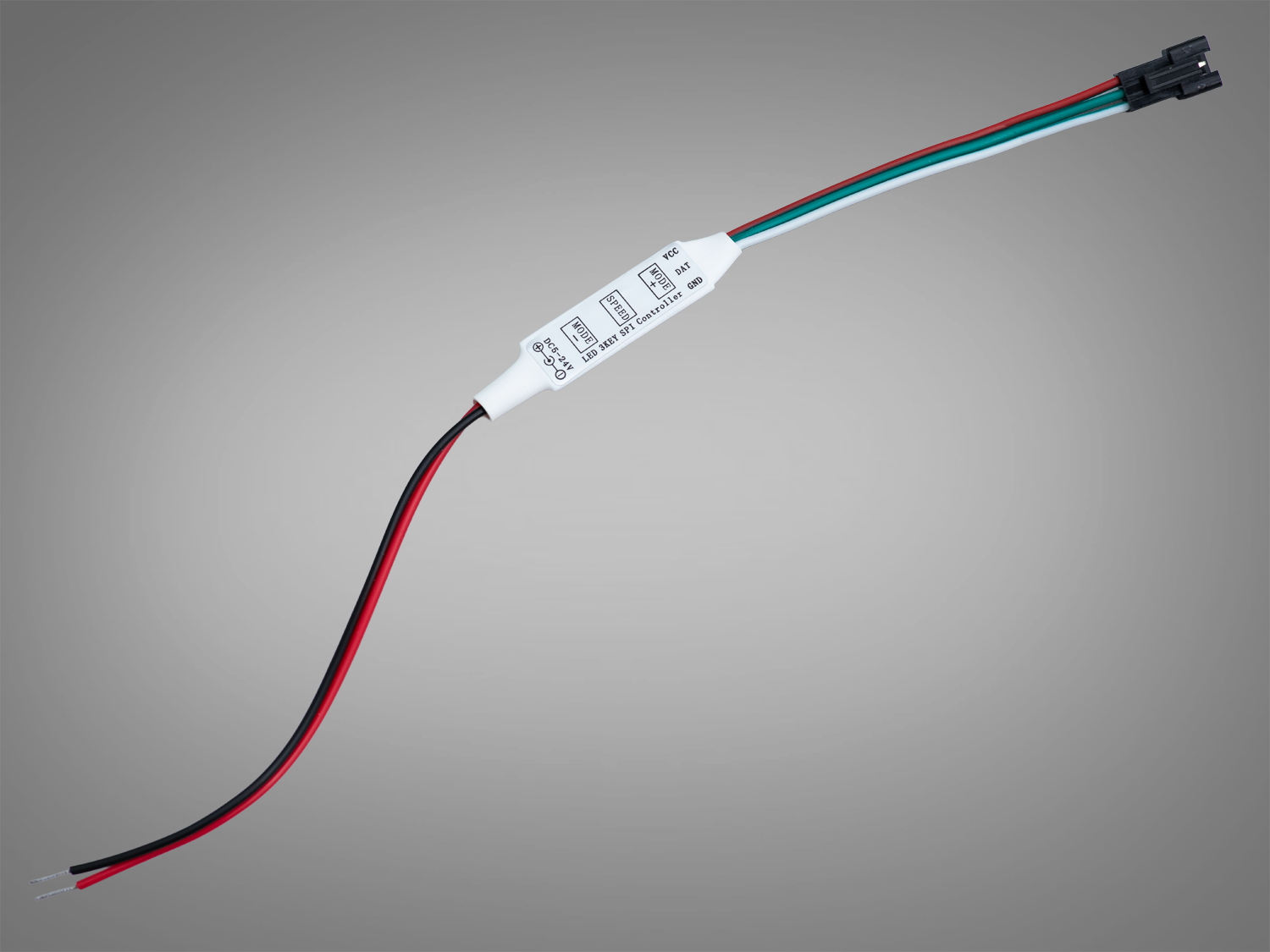

Компактний блок із гнучкими підвідними проводами полегшує монтаж у профілях, нішах і за меблями. На платі/корпусі можуть бути позначення для зручності: режими, швидкість, живлення. Такий форм-фактор часто обирають там, де потрібен мінімум місця та просте ручне керування.

• Кнопка Power — вмикання/вимикання підсвічування.
• Кнопка Mode — перемикання вбудованих режимів від статичних до динамічних (перелік залежить від прошивки конкретного контролера).
• Кнопка Speed — регулювання швидкості анімацій або яскравості, залежно від активного режиму.

Підключення зазвичай включає: джерело живлення відповідної напруги (5/12/24 В DC), V+ і GND до стрічки, Data (DI) до вхідного контакту стрічки. Важливо дотримуватись полярності і напряму даних (стрілка на стрічці вказує вхід).

Функціонал та можливості керування

• Керування адресною SPI стрічкою — формування цифрового сигналу Data для керування кожним світлодіодним пікселем уздовж стрічки.
• Підтримка однокольорових адресних рішень — зміна яскравості та ефектів за каналом Data.
• Підтримка RGB адресних стрічок — вибір візуальних ефектів, переливів і біжучих світлових сценаріїв (наявні ефекти визначаються прошивкою).
• Діапазон напруги 5–24 В — можливість узгодити контролер із популярними типами адресних стрічок і модулів.

Зверніть увагу: цей контролер призначений саме для цифрових адресних рішень. Для звичайних «аналогових» LED-стрічок (без індивідуальної адресації діодів) потрібні інші типи димерів/контролерів.

Монтаж і живлення: практичні поради

• Підбирайте блок живлення за напругою стрічки (5, 12 або 24 В) і достатньою потужністю з запасом для вашої довжини та яскравості.
• Для довгих ліній підсвічування передбачайте додаткові точки підживлення (power injection), щоб уникнути падіння яскравості.
• Об’єднуйте землю (GND) контролера та стрічки. Сигнальний провід Data підключайте до входу стрічки (DI).
• Дотримуйтесь полярності та не використовуйте змінний струм.
• Якщо інсталяція у вологих місцях — використовуйте герметичні рішення та захист від вологи відповідно до середовища (сам контролер зазвичай не герметичний).

Підійде наприклад до

• Вітальні та спальні — м’які сценарії підсвічування, акцентні лінії світла.
• Ігрові зони та робочі столи — динамічні ефекти позаду монітора або на полицях.
• Кухні та коридори — декоративна підсвітка ніш, полиць і стільниць.
• Комерційні простори — привабливі світлові анімації у вітринах, на стелажах, у навігаційних елементах.
• Подієвий декор — тимчасові інсталяції з можливістю швидко перемикати ефекти на місці.

Переваги цього рішення

• Просте керування трьома кнопками без додаткових аксесуарів.
• Широкий діапазон напруг 5/12/24 В — легко адаптувати під ваш проєкт.
• Сумісність з адресними RGB та однокольоровими стрічками.
• Компактний корпус і гнучкі дроти — зручний прихований монтаж.

Цей мініконтролер може стати доречним вибором, якщо потрібні базові режими, регулювання швидкості/яскравості і надійна робота з адресними SPI стрічками у проєктах різного масштабу та напруги живлення 5–24 В.
