Тонкий керований блок живлення 24В, 36Вт, 1.5А

Тонкий керований блок живлення 24В, 36Вт, 1.5А — для LED підсвітки меблів та лінійних світильників

Модель PPF-SY-B-24V-36W створена для акуратного монтажу в меблях і керованих системах освітлення. Вона працює від мережі 110–265 В AC та подає стабілізовані 24 В DC з максимальною потужністю 36 Вт і струмом до 1,5 А. Такий блок живлення підходить до 24-вольтових світлодіодних стрічок і світильників, коли потрібна тиха робота, мінімальна товщина та можливість підключення датчиків дотику, руху чи відкривання дверей.

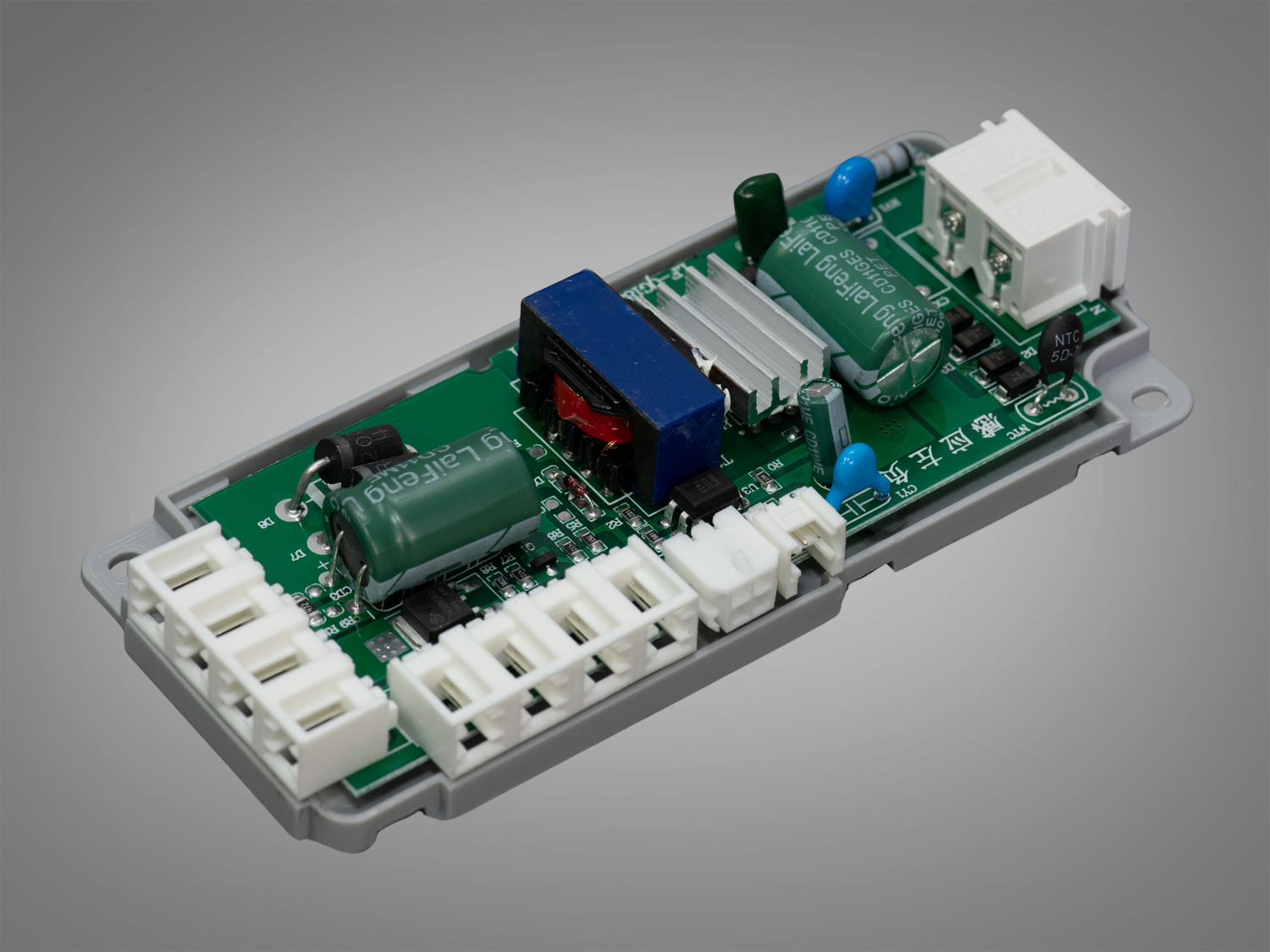

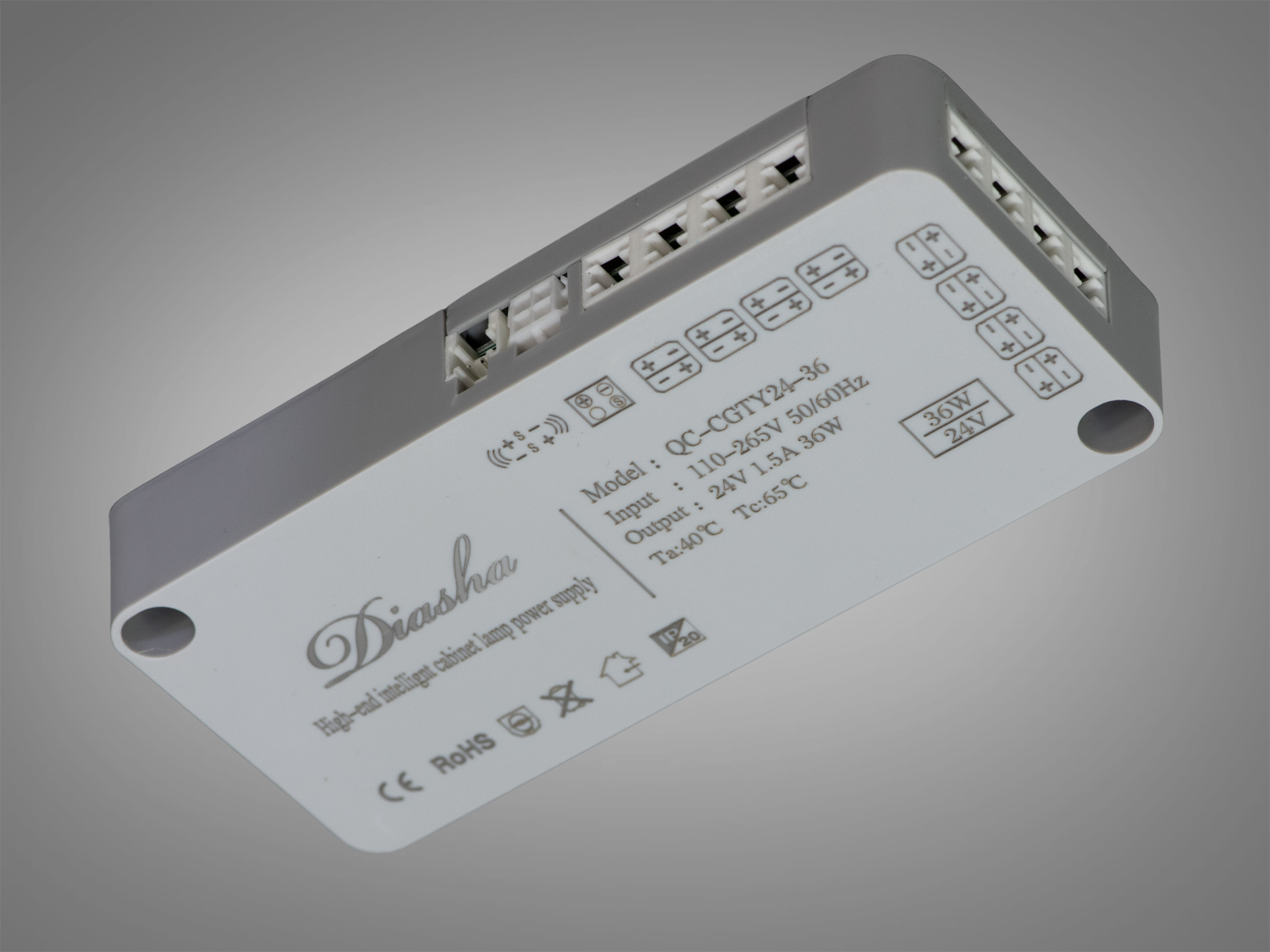

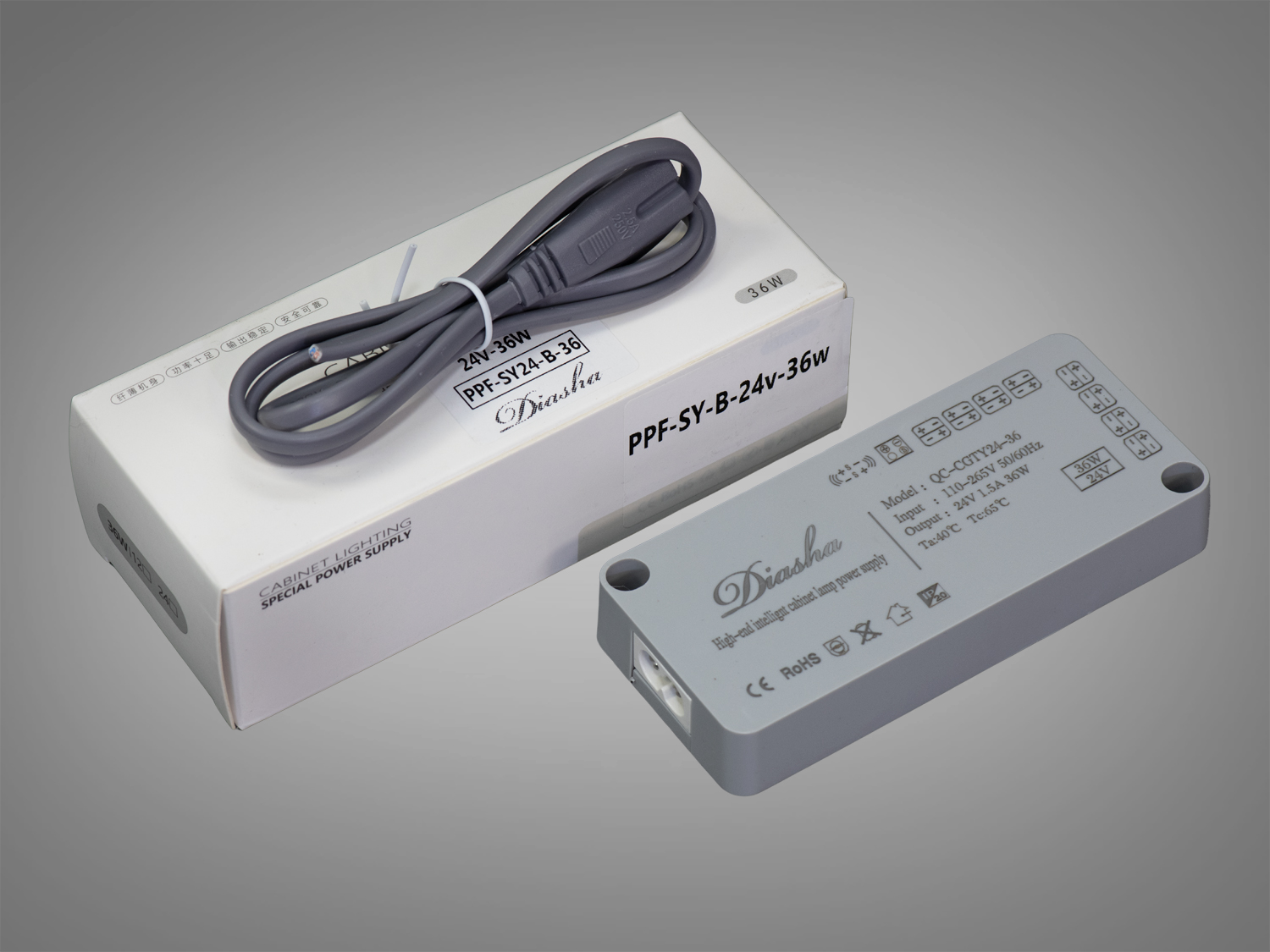

Зовнішній вигляд і монтаж. На фото видно сірий корпус з технологічними отворами для кріплення та зрозумілими позначеннями входу/виходу. У комплекті передбачений кабель для швидкого старту. Плата і компоненти добре організовані (на окремому знімку показана внутрішня логіка підключень), що спрощує сервіс. Плаский форм-фактор дає змогу розміщувати блок у шафах, цоколях, нішах і за декоративними панелями.

Функціонал та підключення керування

Керування освітленням реалізується через сумісні 24В-аксесуари: сенсори дотику, датчики руху або відкривання фасадів, а також централізовані контролери зон. За потреби підключення можливе через базовий мережевий кабель або сумісні роз’єми типу DuPont/mini AMP (у разі наявності відповідних перехідників чи варіантів виконання). Це допомагає будувати прості сценарії (вмикання по дотику) або комбіновані (кілька зон від одного датчика).

Матеріали та охолодження. Корпус пластиковий, із пасивним охолодженням — блок працює безшумно й не потребує вентиляторів. Ступінь захисту IP20 передбачає монтаж у сухих внутрішніх зонах меблів, подалі від вологи та пилу.

Технічні параметри з поясненнями:

• Вхід: 110–265 В AC, 50/60 Гц — сумісно з більшістю мереж у житлових і комерційних будівлях.
• Вихід: 24 В DC стабілізовані — підходить до стандартних 24В LED-стрічок і лінійок без мерехтіння у штатних режимах.
• Потужність: до 36 Вт — орієнтовне рекомендоване навантаження з запасом становить близько 30–33 Вт, щоб підвищити надійність під час тривалої роботи.
• Макс. струм: 1,5 А — відповідає сумарному споживанню підключених світлодіодних модулів при 24 В.
• Підключення: через кабель живлення; можливі варіанти із використанням роз’ємів DuPont/mini AMP або відповідних перехідників для швидкого монтажу без пайки.
• Охолодження: пасивне — відсутність вентиляторів означає тишу та менше пилу всередині меблів.
• Захист IP20: встановлення в сухих, закритих нішах і корпусах меблів.

Особливості застосування

Цей блок живлення доречно ставити у кухонних гарнітурах, гардеробних, пеналах, тумбах, у коридорах, підсвічуваних нішах та під полиці. Для датчика руху 24В він стане базою для автоматичного підсвічування проходів і вбиралень; із сенсором дотику — для інтуїтивного керування підсвіткою робочої зони; з датчиком відкривання дверей — для миттєвого засвічування внутрішнього простору шафи. Тонкий корпус зручно ховати за фасадами, а безшумність не відволікає у спальні чи дитячій.

Поради з підбору потужності 24В

Щоб система працювала стабільно, зазвичай закладають запас 10–15% від сумарного споживання. Наприклад, при 76 Вт навантаження додаємо ~15% і орієнтуємось на 100 Вт блок. Для цієї моделі 36 Вт безпечним вважається підбір навантаження на рівні близько 30–33 Вт. Для LED-стрічки 24 В із потужністю 9,6 Вт/м це приблизно до 3 м з технологічним запасом (оцінка залежить від конкретної стрічки і схеми підключення).

Переваги в проєктах:

• Плаский корпус — легке приховане встановлення в меблях та профілях.
• Керовані сценарії — можливість роботи з дотику/руху/відкривання та централізованими зонами.
• Тиха робота — пасивне охолодження без додаткового шуму.
• Монтаж без пайки — підключення через кабель або сумісні роз’єми.

Важливо: блок призначений для 24В навантажень; не перевищуйте заявлену потужність, дотримуйтесь полярності та рекомендацій виробника світлодіодів. Монтаж бажано доручати кваліфікованому електрику. Відтінки кольорів на фото можуть відрізнятися через налаштування екранів; зображення носять ілюстративний характер і можуть показувати варіанти підключення.

Висновок. PPF-SY-B-24V-36W допомагає будувати керовані меблеві системи 24 В: тонкий корпус спрощує прихований монтаж, а сумісність із популярними датчиками робить взаємодію зі світлом інтуїтивною та зручною у щоденному використанні.
