SPI контролер для адресної стрічки 5-24В білий

SPI контролер для адресної світлодіодної стрічки 5–24 В з бездротовим пультом керування створений для зручного налаштування однокольорових адресних ліній підсвічування. Компактний модуль із дротовим підключенням та білим настінним пультом з трьома кнопками допомагає обирати анімації, регулювати яскравість і швидкість ефектів без складних програматорів. Такий підхід підходить, коли потрібне керування адресною стрічкою у побутових чи комерційних проєктах без ПК або додатків.

Контролер SPI 5–24 В для адресної стрічки — функції та можливості

• Керування однокольоровою адресною стрічкою із передачею даних по SPI — кожен сегмент/світлодіод отримує власну команду, тому можливі хвилі, бігучі вогні та плавні затемнення.
• 23 візуальні ефекти на вибір: від м’яких переливів до більш динамічних сценаріїв. Це корисно для зонального або акцентного підсвічування.
• Пульт на 3 кнопки: перемикання режимів, зміна швидкості та яскравості. Конструкція з батарейним відсіком і настінним монтажем спрощує щоденне використання.
• Широкий діапазон живлення 5–24 В — дозволяє під’єднувати найпоширеніші однокольорові адресні стрічки з відповідною робочою напругою.
• Пам’ять останніх налаштувань — після вимкнення живлення контролер зазвичай відновлює вибраний ефект та рівень яскравості.
• Компактний провідний модуль із роз’ємним підключенням забезпечує швидкий монтаж усередині профілю, шафи або під стелею.

Підключення та сумісність SPI 5–24 В

Перед підключенням перевірте, що використовується саме адресна однокольорова стрічка зі SPI-керуванням. Контролер не розрахований на аналогові (нез адресні) або RGB/RGBW стрічки без спеціальної підтримки SPI у самій стрічці.

• Живлення: підключайте блок живлення 5, 12 або 24 В, який відповідає робочій напрузі стрічки та її сумарному споживанню. Резерв по струму допомагає уникати просідання яскравості.
• Вихід на стрічку: дотримуйтесь полярності (+/−) і під’єднуйте лінію даних (DI/DIN). Якщо використовується конектор, переконайтеся в сумісності роз’єму зі стрічкою.
• Керування: бездротовий пульт у комплекті дозволяє обирати один із 23 ефектів, регулювати яскравість і швидкість зміни анімацій.
• Монтаж: контролер встановлюють у сухому місці з доступом до живлення та роз’ємів. Пульт зручно кріпити на стіну для щоденного доступу.

Підійде наприклад до

• Підсвічування меблів та полиць: рівномірні хвилі або м’які переливи виділяють геометрію і матеріали.
• Сходи та коридори: динамічні ефекти можуть підкреслювати напрямок руху.
• Барні стійки, вітрини, ресепшн: світлові сценарії привертають увагу та допомагають зонувати простір.
• Акцент у вітальні чи спальні: зменшена яскравість та плавні сцени створюють комфортне підсвічування.

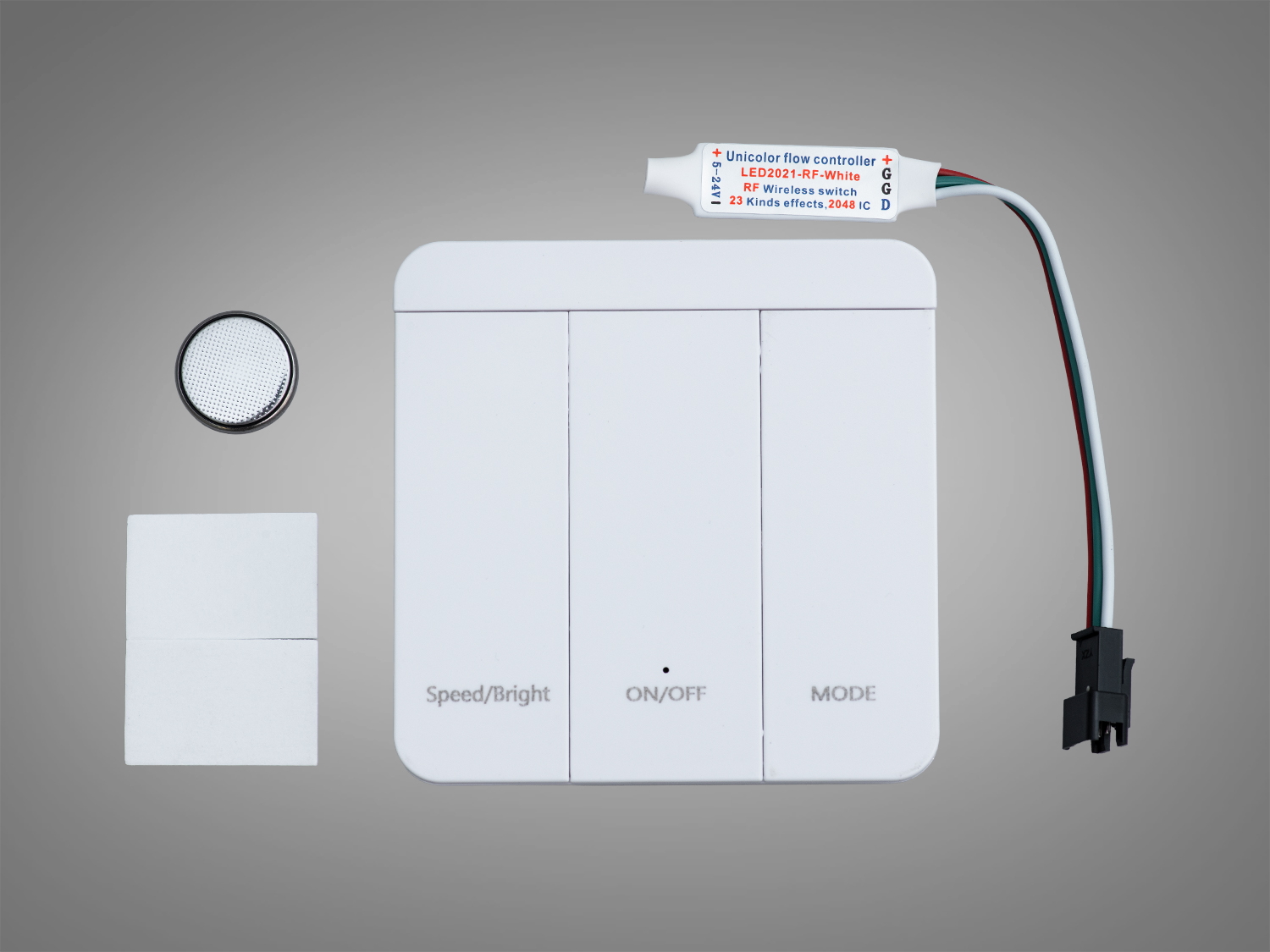

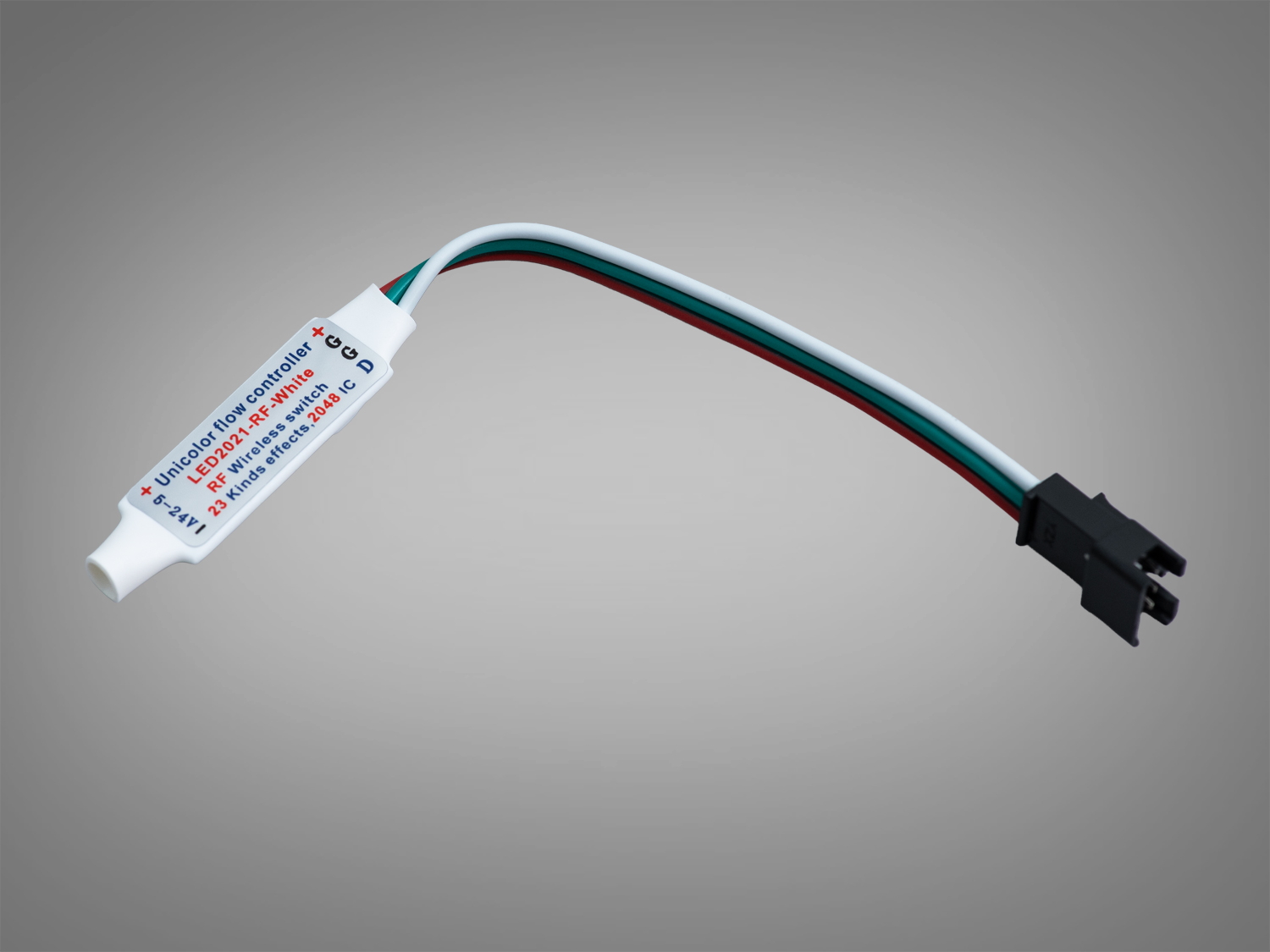

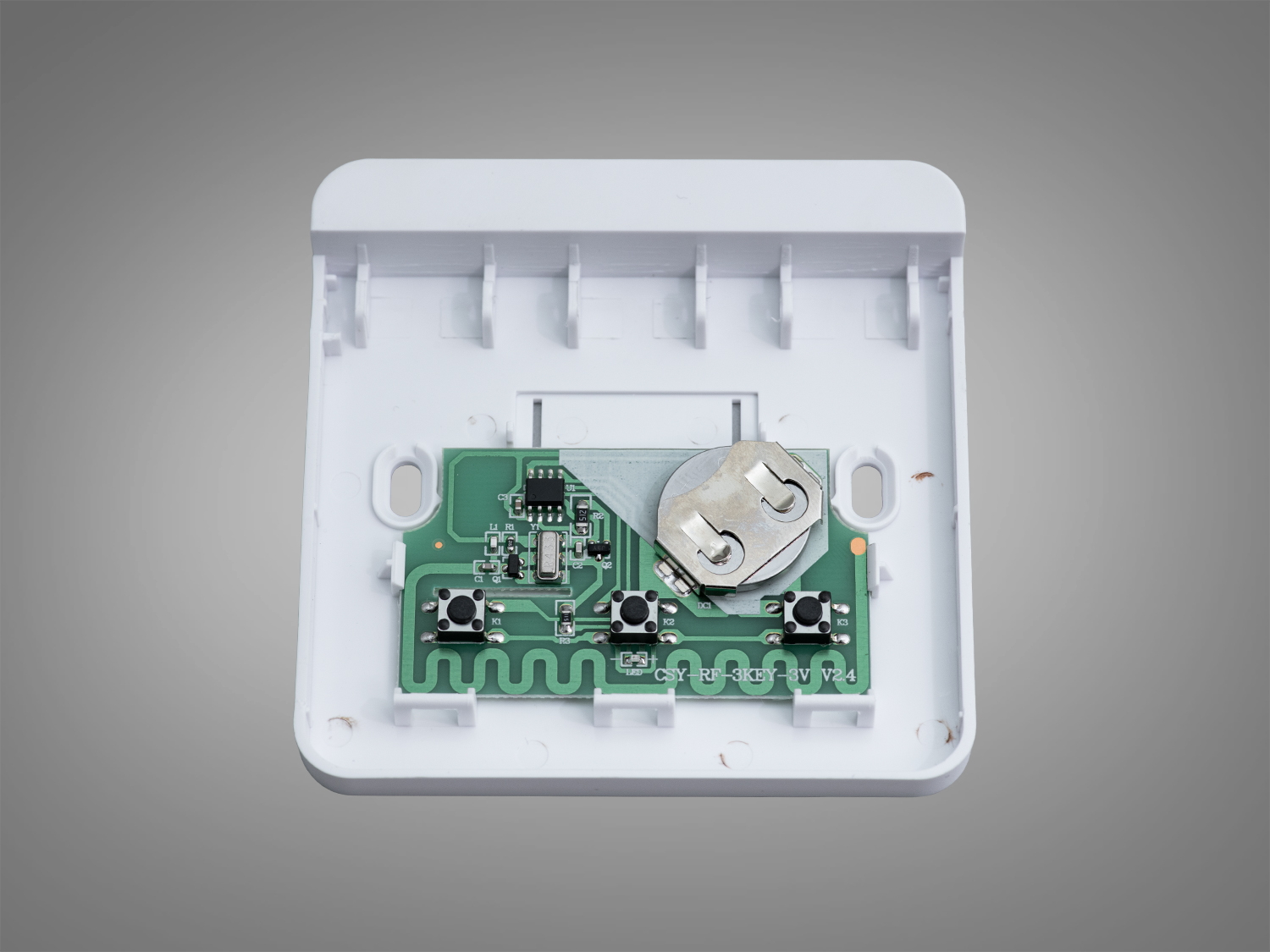

Матеріали та вигляд: білий пульт із трьома ергономічними кнопками та батарейним відсіком; контролер у компактному корпусі з виведеними проводами і роз’ємом для швидкого підключення. Поєднання простого інтерфейсу і адресного керування дає змогу реалізувати як статичне світло, так і різні сценарії без складного програмування.

Переваги у проєктах: широка сумісність по напрузі 5–24 В, швидкий монтаж, зручне бездротове керування, набір із 23 ефектів для різних сценаріїв, пам’ять налаштувань. Для стабільної роботи дотримуйтесь полярності, використовуйте відповідний блок живлення та якісні з’єднання. Якщо довжина стрічки значна, може знадобитися додаткове живлення з обох кінців для зменшення падіння напруги.

Комплектація зазвичай включає контролер та бездротовий пульт. Зовнішній вигляд і тип роз’єму можуть відрізнятися залежно від партії, що не впливає на базову функціональність SPI-керування однокольоровою адресною стрічкою.

Інструкції з керування кнопками на контролері:

Коли пристрій увімкнено, розмістіть контролер індикатором вниз.

Перша клавіша: регулювання швидкості / яскравості (функція регулювання швидкості змінюється в увімкненому стані, функція регулювання яскравості – у вимкненому стані).

Друга клавіша: увімкнення / вимкнення світла (у вимкненому стані натисніть і утримуйте цю клавішу, щоб увімкнути світло).

Кнопка скидання до заводських налаштувань: одночасно натисніть клавіші "Mode" та "Speed", щоб повернути заводські налаштування.

Регулювання кількості світлодіодних точок контролером:

Коли світло вимкнене, натисніть і утримуйте "Mode" (третю клавішу) протягом 5 секунд, щоб увійти в меню налаштування кількості світлових точок. У цей час кількість світлових точок відображатиметься в меню. Натисніть першу клавішу ("Speed"), і кількість світлових точок збільшиться. Натисніть третю клавішу ("Mode"), і кількість світлових точок зменшиться. Довге натискання дозволяє швидко регулювати. Після налаштування натисніть кнопку ввімкнення/вимкнення, щоб зберегти, і максимальне значення становить 2048 точок.

Сполучення коду та очищення коду між контролером та пультом дистанційного керування:

Сполучення коду (операція узгодження):

 Вимкніть живлення контролера.

Натисніть і утримуйте клавішу "Mode" на контролері, одночасно під’єднайте контролер до джерела живлення, і світлова смуга блимне шість разів, що означає успішне сполучення коду. Контролер може запам’ятати до шести пультів дистанційного керування. Якщо потрібно сполучити більше одного, спочатку потрібно очистити код, а потім виконати сполучення.

Очищення коду (відновлення заводських налаштувань методу керування всіма пультами дистанційного керування):

Якщо вам потрібно очистити код і відновити метод керування всіма пультами дистанційного керування, повторіть наведені вище кроки, натисніть і утримуйте клавішу "Speed", не відпускаючи її, і під’єднайте контролер до джерела живлення. Світлова смуга повільно блимне тричі, і очищення коду буде успішним. Контролер за замовчуванням перебуває в стані очікування коду.
