Контроллер SPI адресной LED-ленты 5-24В

Контроллер SPI для адресной LED-ленты 5–24В — гибкое управление эффектами и яркостью

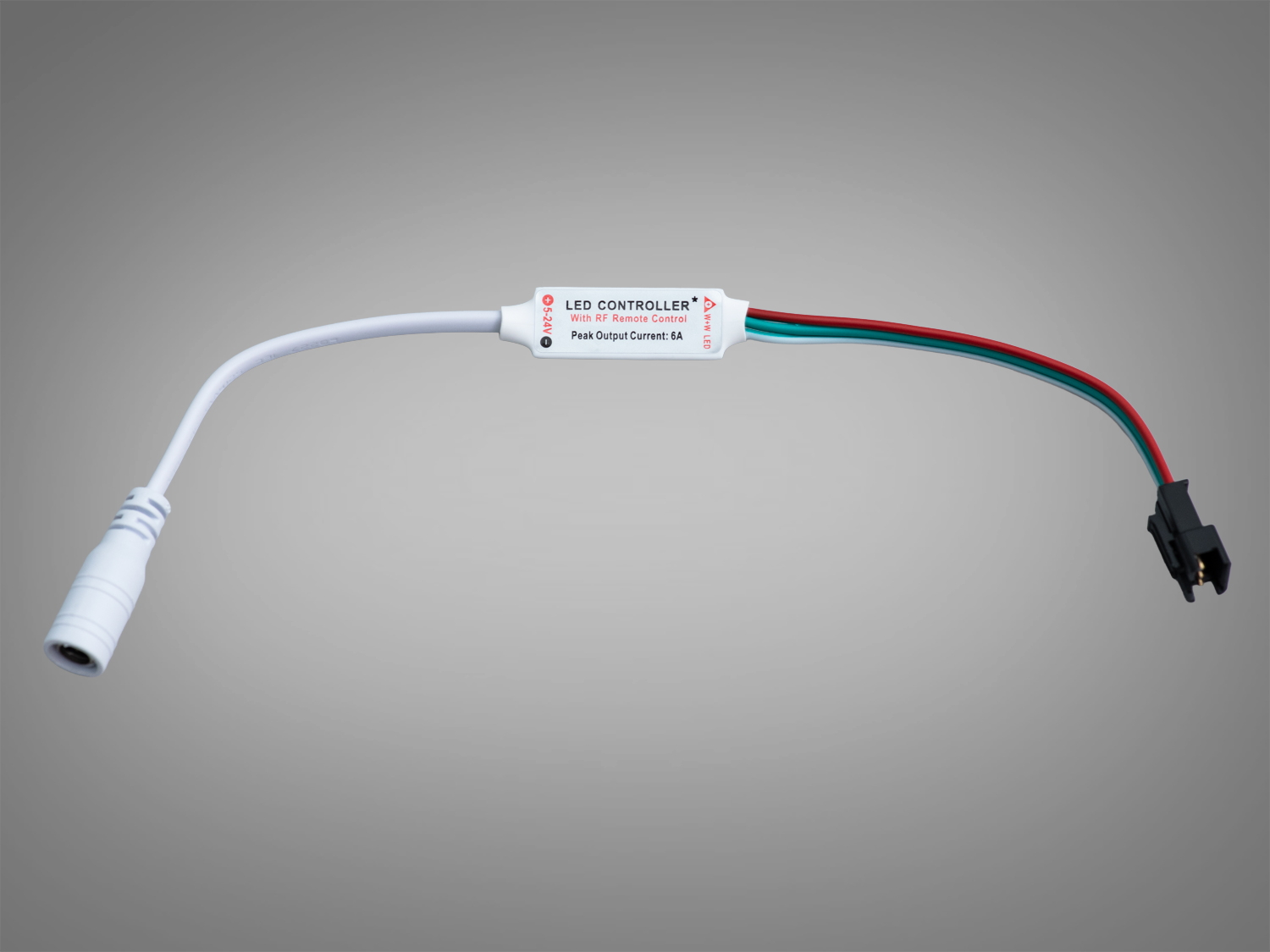

Этот контроллер для адресной SPI-ленты создан для управления пиксельными светодиодами по однопроводной шине данных. Он может подходить для RGB, RGBW и монохромных адресных лент в зависимости от типа микросхемы, а также для сценариев, в которых нужно изменять яркость, скорость и световые эффекты. Работает в широком диапазоне питания 5/12/24 В, что позволяет интегрировать его как в домашние инсталляции, так и в рекламно-декоративную подсветку.

Как это работает

Адресные ленты управляются по интерфейсу, который часто называют SPI: контроллер формирует последовательность данных и передает ее к первому пикселю через вход DI, после чего сигнал последовательно проходит по всей линии светодиодов. Такой подход позволяет создавать динамические эффекты — бегущий свет, волны, переливы, статические цвета (для RGB) или равномерное свечение (для монохромных адресных решений). Контроллер может быть совместим с популярными типами микросхем со схожим протоколом (например, WS2811WS2812BWS2815APA и т. д.), но перед подключением стоит проверить совместимость именно с вашей лентой.

Подключение и питание

• Диапазон 5–24 В: выберите блок питания, соответствующий напряжению вашей ленты (5, 12 или 24 В). Контроллер не является источником питания.
• Схема подключения: «+V» и «GND» от блока питания — к ленте (и контроллеру, если это предусмотрено), линия «DATA/DI» — от контроллера ко входу данных первого пикселя. Общая «земля» обязательна.
• Длина линии и инжекция питания: для длинных участков делайте инжекцию питания каждые 2–5 м и используйте провод нужного сечения; это снижает просадки напряжения и мерцание.
• Логический уровень данных: для 5-вольтовых лент желательно разместить первый пиксель как можно ближе к контроллеру; для больших расстояний может потребоваться усилитель уровня.
• Полярность и маркировка: соблюдайте обозначения «DI/DO», стрелки направления сигнала и не подавайте 24 В на 5-вольтовые ленты.

Управление режимами

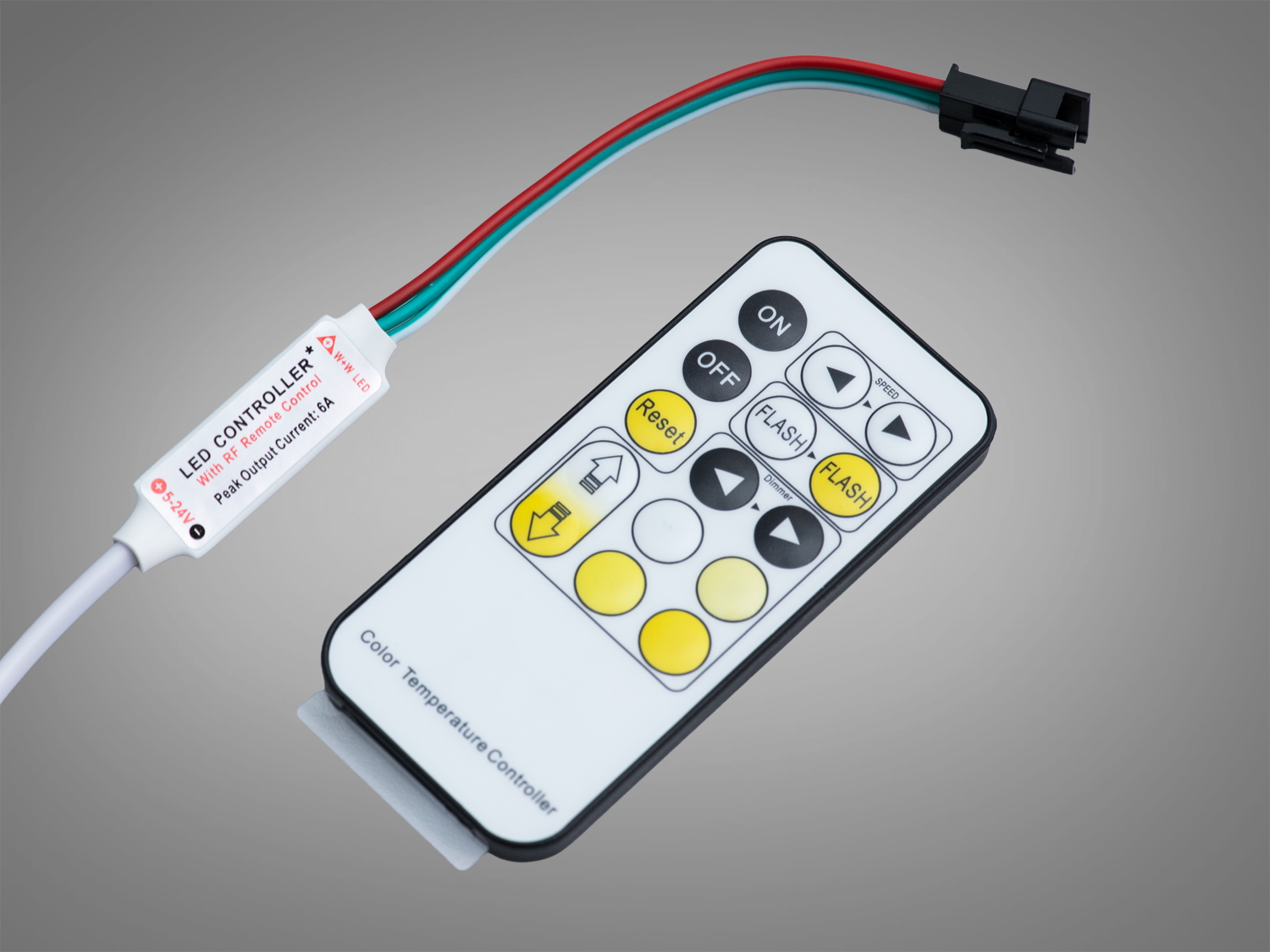

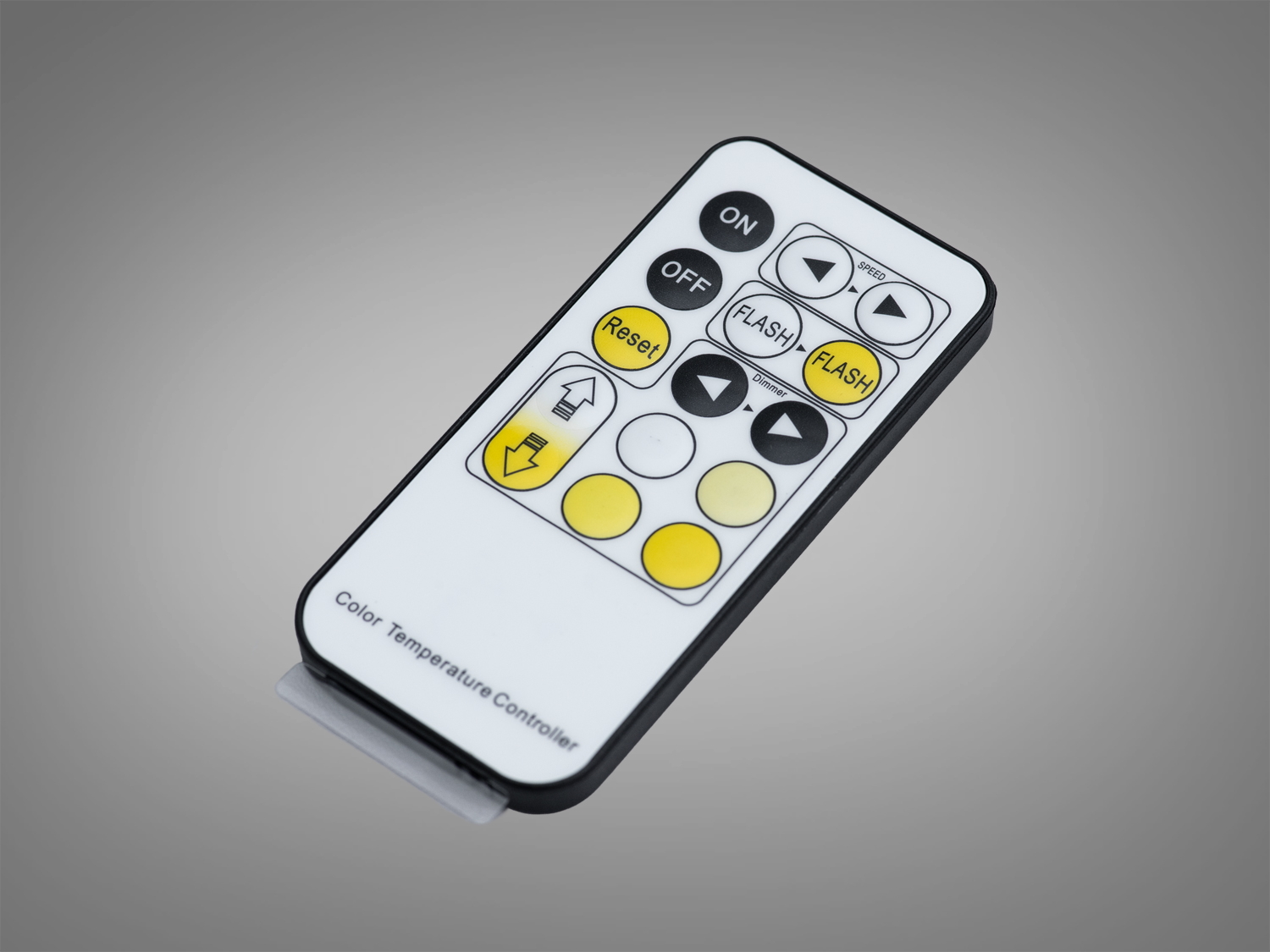

Управление осуществляется с помощью компактного пульта с кнопками разных цветов (согласно фото), а также, при необходимости, кнопками на самом модуле. Пульт позволяет переключать предустановленные эффекты, регулировать яркость и скорость анимации. В зависимости от типа подключенной ленты возможны следующие сценарии:

• Адресные RGB/RGBW-ленты: статичные оттенки, плавные переходы, волны, бегущие огни.
• Монохромные адресные ленты: равномерное свечение с регулировкой яркости, мерцание, бегущие эффекты с одной цветовой температурой.
• Адресные CCT-решения: при наличии двухканальных пикселей возможна смена оттенка белого путем изменения баланса теплого/холодного.

Подойдет, например, для таких задач

LED-ленты и комплектующие чаще всего устанавливают в нишах и профилях, под кухонными шкафами, вдоль плинтусов или подиумов, в витринах, на игровых столах и полках, для акцентной подсветки ТВ или рабочей зоны. Адресные SPI-ленты уместны там, где нужны динамические сцены: праздничный декор, неоновые надписи с эффектами, подсветка барных стоек, коммерческие дисплеи, тематические инсталляции.

Преимущества решения

• Совместимость с популярными адресными лентами и сценариями подсветки.
• Широкий диапазон напряжения 5–24 В для различных систем питания.
• Однопроводной интерфейс данных — простой монтаж и меньше проводов.
• Пульт дистанционного управления для быстрой смены эффектов и яркости.
• Компактный корпус — удобно монтировать в профилях или мебели.

Безопасность, монтаж и комплектация

Перед монтажом проверьте тип микросхемы ленты, ее номинальное напряжение и полярность выводов. Устанавливайте контроллер в сухом проветриваемом месте, избегайте коротких замыканий и превышения допустимого тока для вашего блока питания. Комплектация может включать модуль контроллера и пульт ДУ (ориентируйтесь на фото и описание вариантов на странице товара). Для влажных зон выбирайте компоненты с соответствующей степенью защиты.

Этот контроллер помогает раскрыть возможности адресных SPI-лент в домашних и коммерческих проектах. При правильном подборе ленты и питания он предоставляет гибкие настройки эффектов, которые могут повысить выразительность подсветки без сложного программирования.
