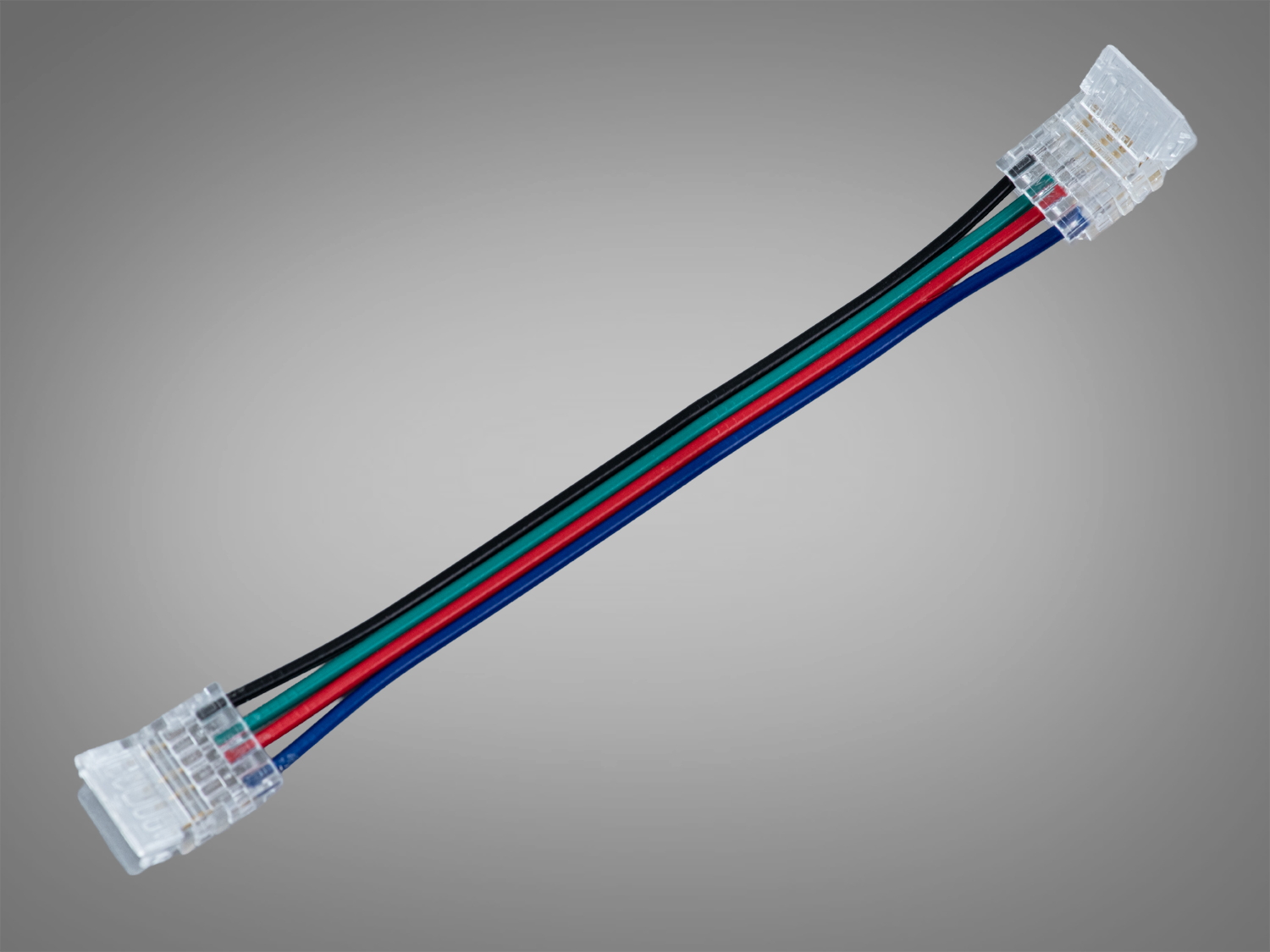

Кабель-коннектор 4pin 10 мм прозрачный для LED ленты

Прозрачный 4pin 10 мм коннектор для LED ленты — быстрое соединение без пайки

Кабель‑коннектор 4pin 10 мм прозрачный — это удобный способ соединить два участка RGB LED ленты шириной 10 мм без паяльника. С обеих сторон расположены прозрачные коннекторы с пробивным (IDC) контактом, что, как правило, обеспечивает надежное прижатие к медным площадкам ленты. Благодаря прозрачному корпусу место стыка обычно почти незаметно, особенно под рассеивателем профиля или в нишах.

Внешний вид и конструкция для аккуратного монтажа

• Прозрачные корпуса позволяют визуально контролировать правильность установки и совмещения контактов + и RGB.
• Четыре цветных провода упрощают ориентацию каналов R, G, B и «+» при подключении.
• Низкий профиль крышек-защелок позволяет монтировать соединение в большинстве алюминиевых профилей для ленты.
• Одинаковые коннекторы с двух сторон — 4pin к 4pin, что упрощает соединение отдельных отрезков.

Функциональность и области применения

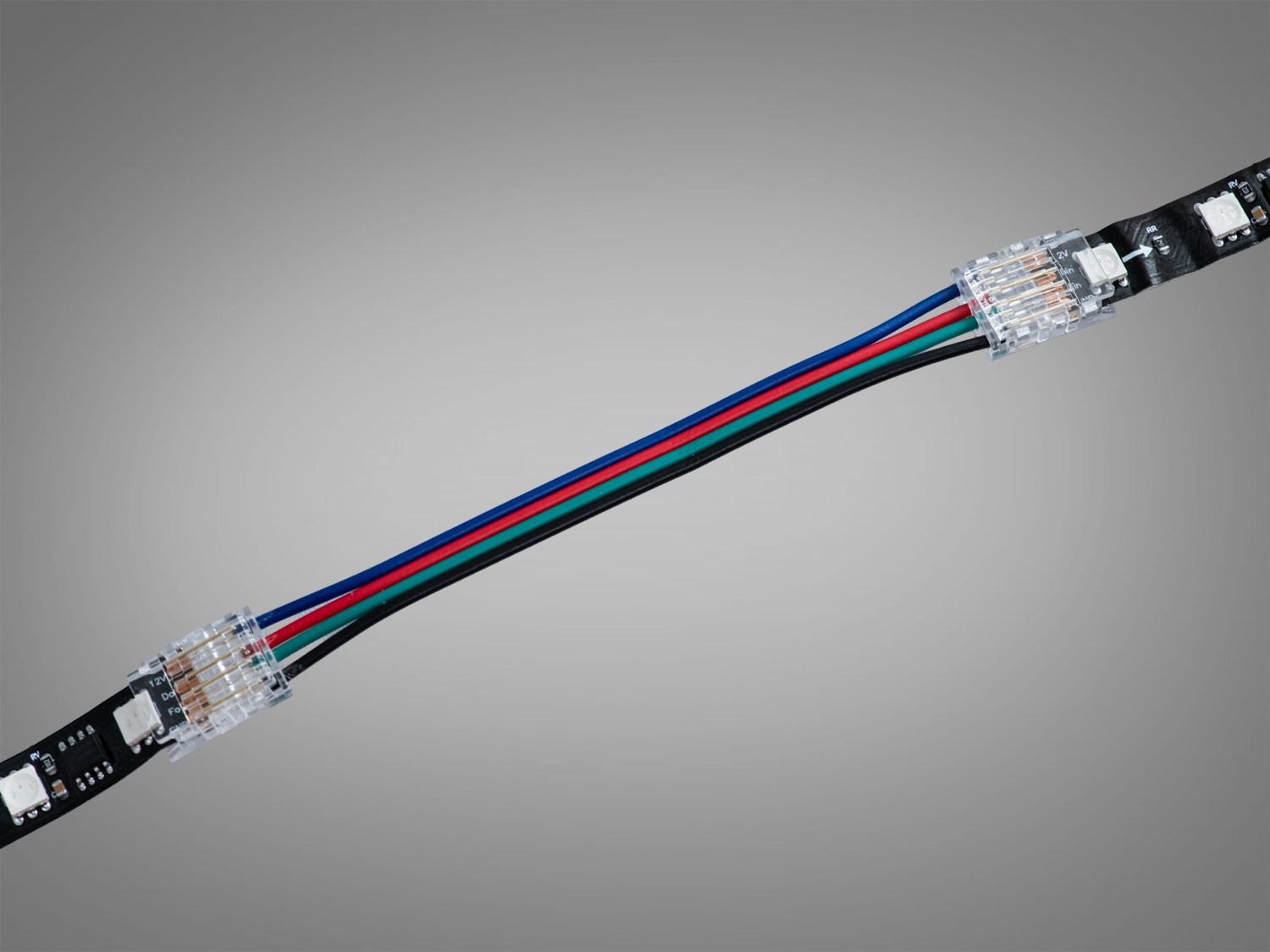

• Быстрое соединение без пайки: достаточно открыть крышку, вставить край ленты (10 мм, 4 контакты), совместить медные площадки с лезвиями коннектора и защелкнуть.
• Обход углов и разрывов: гибкий кабель между коннекторами помогает обойти препятствия, повернуть под 90° или перенести стык в удобное место.
• RGB-системы: 4 контакты обычно соответствуют + и каналам R/G/B для большинства негерметичных RGB-лент 10 мм (типично 5050). Для герметичных (IP65) может понадобиться частично снять силикон в зоне контакта.
• Внутренний монтаж: конструкция предназначена для использования в сухих помещениях; при необходимости дополнительно защищайте место соединения.

Материалы и совместимость

Корпуса выполнены из прозрачного пластика, контактные элементы — из металла с упругим прижимом для пробивного подключения к дорожкам. Проводники — медные, с цветной изоляцией. Коннектор предназначен для работы с лентами шириной 10 мм и 4 контактами. Напряжение, ток и мощность определяются характеристиками вашей светодиодной ленты и блока питания; сам коннектор не выполняет роль контроллера или драйвера.

Преимущества при монтаже

• Без пайки — экономия времени на установке и отсутствие риска перегрева светодиодов.
• Аккуратный вид — прозрачный пластик и низкий профиль делают стык почти незаметным под рассеивателем.
• Гибкость — удобно обходить повороты, швы мебели, выступы и монтировать в профилях.
• Контроль полярности — цветные жилы помогают избежать путаницы каналов R/G/B и «+».

Подойдет, например, для

• Подсветки мебели и кухонных шкафов — соединение под полками и в углах без следов пайки.
• Декоративных ниш и потолочных карнизов — перенос стыка в зону, где он менее заметен.
• Торговых витрин и стендов — быстрая сборка и сервисное обслуживание без инструментов.
• LED-профилей 10 мм — низкий профиль коннектора обычно позволяет установить его под крышкой-рассеивателем.

Особенности применения

Перед соединением проверяйте маркировку полярности на ленте и коннекторе; + на ленте должен соответствовать + на коннекторе. Для лент с силиконовым покрытием место контакта следует подготовить (аккуратно снять слой в зоне площадок). После защелкивания крышки убедитесь, что медные площадки четко прижаты контактными лезвиями. При необходимости выполните пробный запуск на небольшой яркости.

Вывод: прозрачный кабель‑коннектор 4pin 10 мм может стать практичным решением для быстрого и аккуратного соединения RGB LED-лент в помещении, когда важны аккуратный вид стыка, экономия времени и отсутствие пайки.
