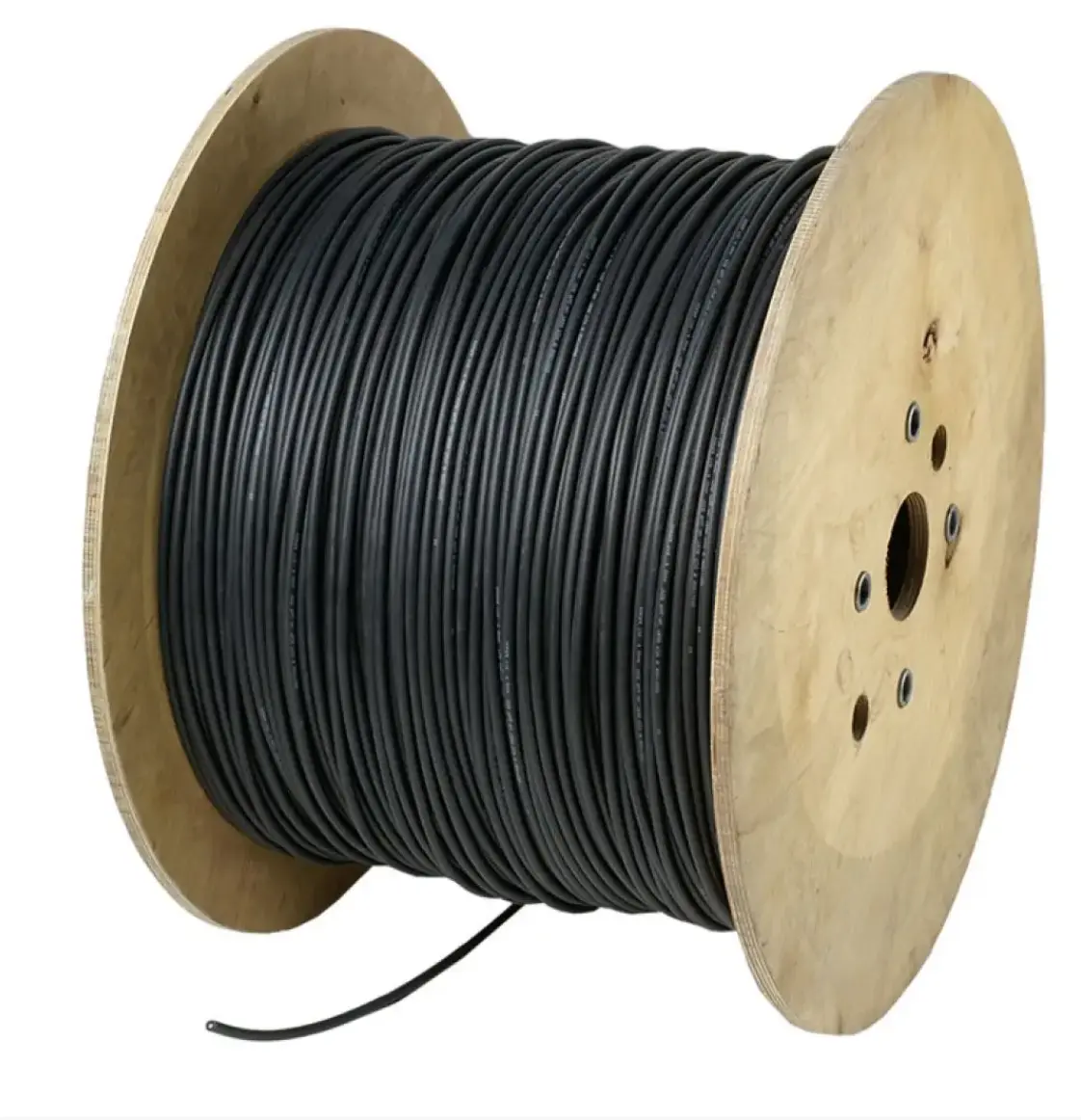

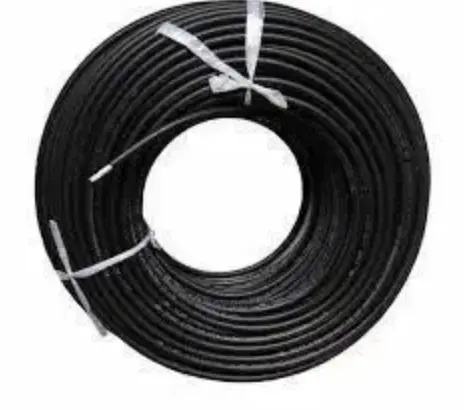

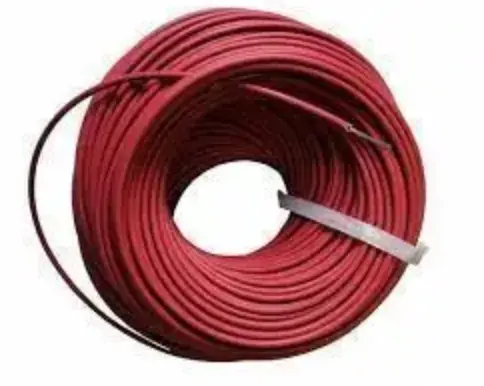

КАБЕЛЬ ДЛЯ СОЛНЕЧНЫХ ПАНЕЛЕЙ 6 ММ2 KBE SOLAR DB EN 50618 H1Z2Z2-K (ГЕРМАНИЯ)

Соединительный кабель&KBE Solar - гибкий одножильный изолированный кабель в двойной оболочке, который предназначен для подключения фотоэлектрических модулей.

Немецкие фотоэлектрические (PV) кабели KBE Solar DB EN 50618 H1Z2Z2-K предназначены для соединения солнечных панелей в фотоэлектрических системах. Эти кабели подходят для стационарных установок: как внутренние, так и наружных, а также в трубопроводах и для непосредственной укладки в землю. Этот PV кабель имеет номинальное напряжение переменного тока до 1000 В и номинальное напряжение постоянного тока до напряжения Их рабочий диапазон температур от -40 °C до +90 °C (максимальная температура жил до + 120 °C).

Соединения, используемые в изоляции и наружной оболочке кабеля, без скрещивания и без галогенов, поэтому их называют шитые солнечные кабели. Немецкий кабель KBE Solar DB EN 50618 H1Z2Z2-K имеет двойную изоляцию, это повышает безопасность его использования. Низкое содержание веществ в оболочках кабеля, которые во время горения выделяют едкий дым, делают его пригодным для использования в тех местах, где летучие вещества представляют опасность для жизни человека в случае пожара.

Солнечный кабель производства KBE прошел такие тесты и имеет соответствующие сертификаты:

- устойчивы к озону в соответствии с BS EN 50396;

- не содержат галогенов во время горения в соответствии с европейскими стандартами EN 50525-1;

- соответствуют межнациональному стандарту CEI EN 60332-1-2 на нерасширение горения, а также плотности дыма в соответствии со стандартом IEC 61034-2;

- кабели предназначены для работы при нормальной максимальной температуре проводника 90 C, но не более 20 000 часов по температуре проводника 120 C при допустимой температуре окружающей среды 90 ;EN 50618. ВАЖНО: Предусмотренный период использования при нормальных условиях использования, указанных в настоящем стандарте, составляет не менее 25 лет.

- устойчивость к ультрафиолетовому излучению в соответствии со стандартом EN 50289-4-17;

- проводная луженая медь соответствует стандартам IEC 60228 класс 5;

Правильный выбор электрического кабеля для соединения солнечных модулей и их подключения к инвертору позволяет избежать ненужных потерь. Сечение кабеля оказывает непосредственное влияние на сопротивление зоне кабеля. Кабель должен быть максимально коротким. Площадь поперечного сечения кабелей, соединяющих различные приборы, должна быть не менее 0,15 мм2 на 1 метр и на каждый ампер. Поскольку с кабелем очень большого сечения трудно обращаться, иногда приходится мириться с более высокими потерями. Если часть кабеля расположена под открытым небом, то он должен быть устойчив к плохим погодным условиям и к ультрафиолетовому излучению. При эксплуатации в зонах повышенного содержания масел и веществ кабель должен быть оливкостойким и устойчивым к химическим веществам.

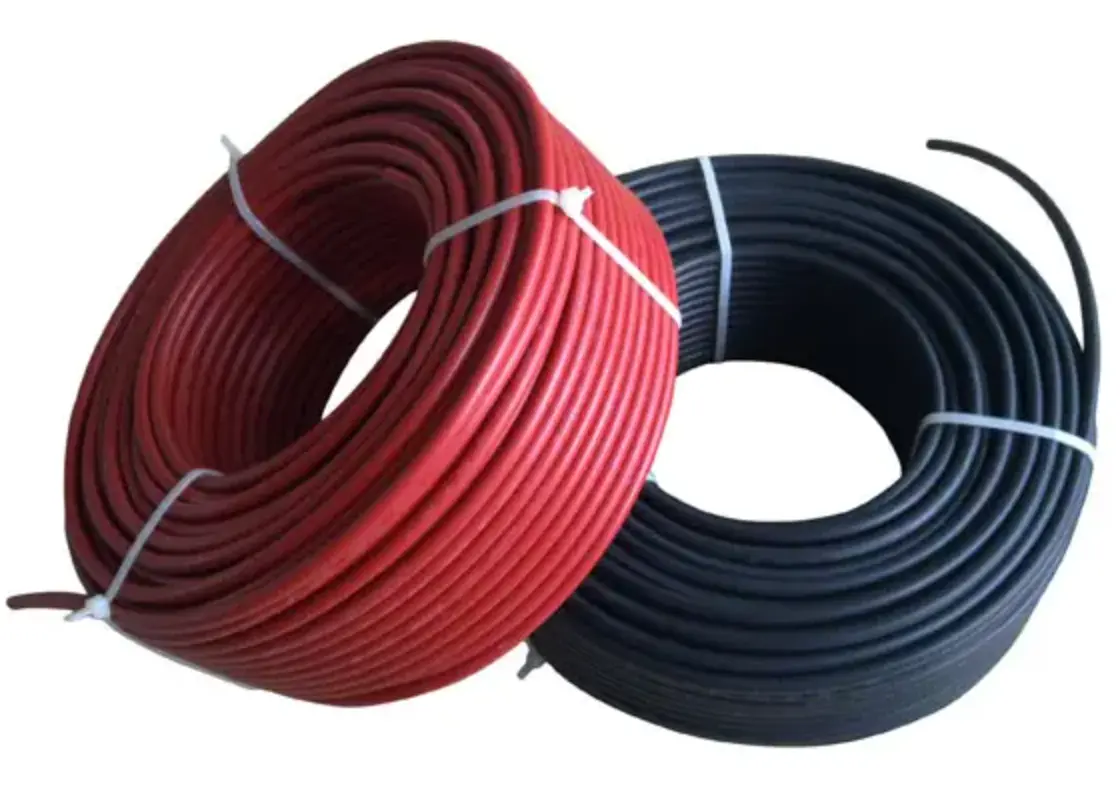

Солнечный кабель KBE H1Z2Z2-K поставляется в двух цветах: красный и черный. Это очень удобно при монтаже больших СЭС с большим количеством стрингов, так как одновременно есть минимальная вероятность перепутать "плюс" и "минус". Также на изоляции кабеля есть маркировка и метраж, упрощающий подсчет фактически израсходованного кабеля в случае окончания монтажа.

Производитель — немецкая компания  KBE , которая является одним из ведущих мировых производителей кабельной продукции. Офис и производство расположены в Берлине. Весь процесс производства производится непосредственно на предприятии в Германии. Продукция имеет международные и европейские сертификаты качества. Обратите внимание, что KBE Elektrotechnik GmbH специализируется на производстве электрических проводов и кабелей для фотоэлектрической, автомобильной и бытовой промышленности. Из более чем 15 ГВт установленной мощности KBE является одним из ведущих производителей солнечных кабелей.

В октябре 2015 года вступил в силу новый европейский стандарт для солнечного кабеля: EN 50618. Настоящий стандарт выдвигает еще более высокие требования, чем имеющиеся и установленные до этого T&U спецификацией TÜV 2 PFG 1169/08.07 (PV1-F). В связи с этим KBE Elektrotechnik GmbH< /strong> разработали и сертифицировали кабель "KBE Solar DB EN 50618 H1Z2Z2-K".

Поэтому новые кабеля с маркировкой "H1Z2Z2-K" обеспечивают ряд дополнительных преимуществ, сравнивая с обычным солнечным кабелем, имеющим маркировку "PV1-F"  , а именно:
• Сертифицирован в соответствии с EN 50618 (H1Z2Z2-K);
• Номинальное напряжение 1500 В (итого 1000 В);
• Допускается непосредственная укладка в землю благодаря высококачественным изоляционным материалам;
• Повышенная водостойкость и лучшее сопротивление изоляции;
• Высокая механическая устойчивость.

Технические характеристики кабеля KBE Solar DB EN 50618 H1Z2Z2-K6 кв.мм:
