Кутовий конектор Diasha 3pin 8мм SPI без пайки

Кутовий 3pin конектор 8 мм для адресної LED стрічки — швидкий монтаж без пайки

Кутовий конектор з прозорого пластику призначений для акуратного з’єднання двох сегментів адресної LED стрічки 8 мм під прямим кутом. Конструкція з пробивними контактами забезпечує підключення без паяльника: достатньо завести стрічку в тримач і закрити кришку. Прозорий корпус робить місце стику візуально майже непомітним, що доречно для інтер’єрного світла з вимогами до чистої геометрії ліній.

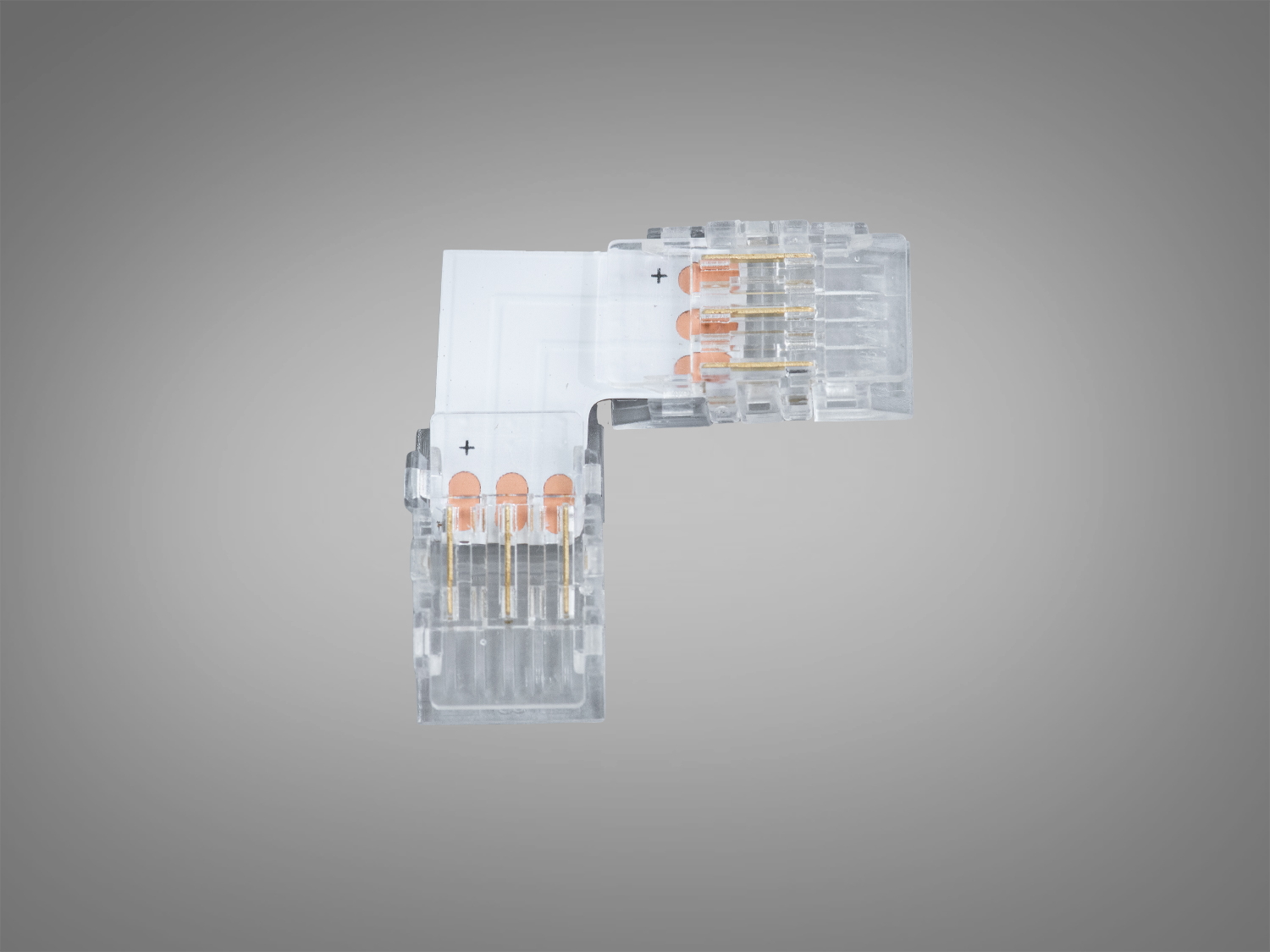

Зовнішній вигляд і матеріали

• Прозорий пластиковий корпус — зливається з фоном та не закриває світіння поруч зі стиком.
• L‑подібна форма для повороту траси на 90° без підрізів і складних вузлів.
• Компактні габарити — зручно ховати в профілях, нішах, під меблями.
• Металеві пробивні клеми — проколюють контактні майданчики стрічки та фіксують подачу живлення і даних.

Функціонал і сумісність

• 3 контакти: V+, Data, GND — характерні для більшості адресних SPI стрічок (наприклад, з індивідуальним керуванням діодів).
• Ширина 8 мм — підходить у більшості випадків до однорядних плат без силіконового заливання (IP20). Для стрічок у кожусі/заливці можуть знадобитися інші конектори.

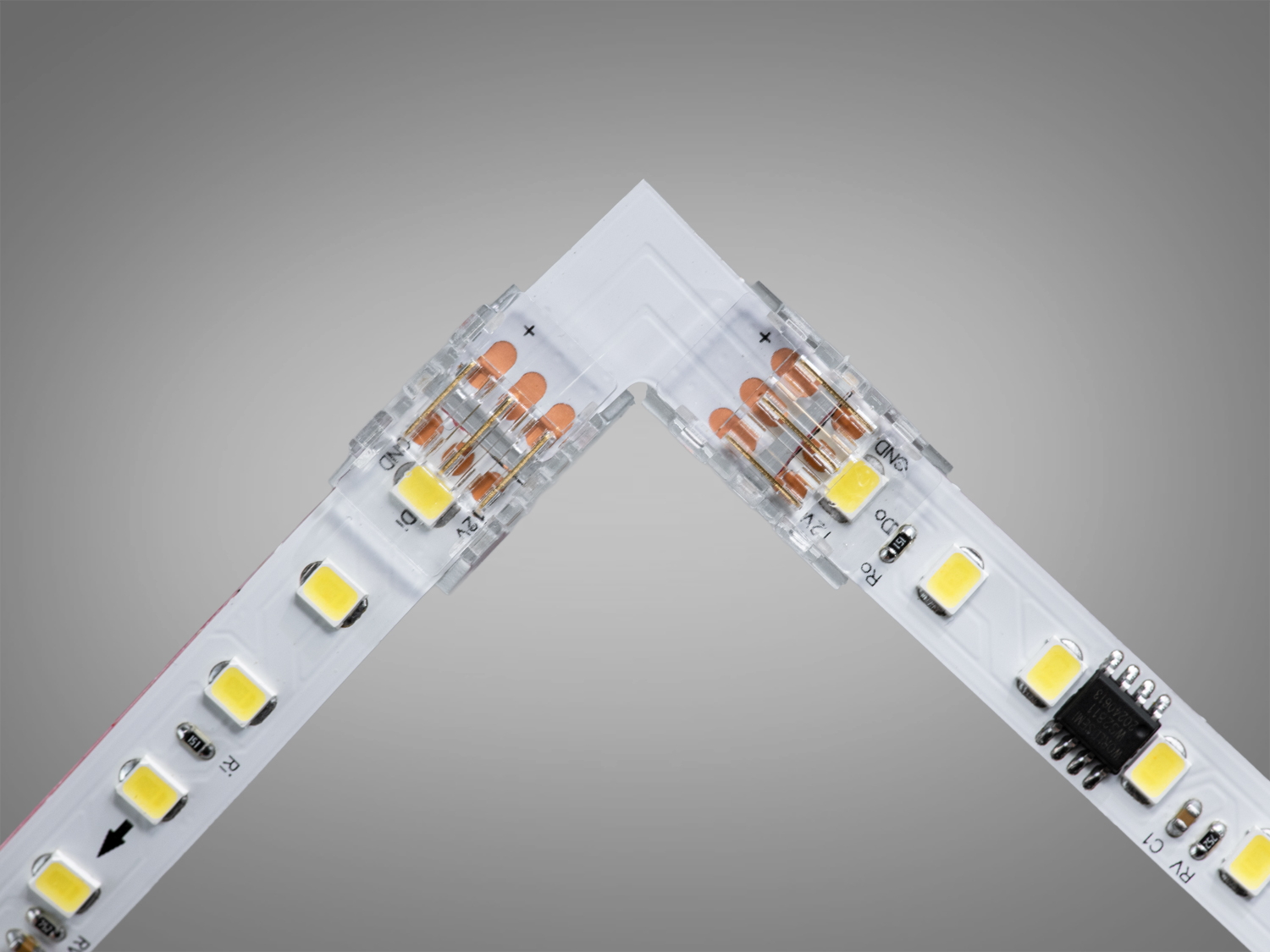

• Кутове з’єднання формує майже беззазорний перехід, що допомагає зберегти суцільну світлову лінію по периметру.
• Зазвичай не підходить до RGB 12 В 10 мм (4‑контактні) і одноколірних 2‑контактних стрічок.

Переваги монтажу без пайки

• Економія часу на кутах, полицях, у меблевих нішах — просто відрізати по мітці та заклацнути кришку.
• Акуратний вигляд завдяки прозорому корпусу — місце стику майже не видно в інтер’єрі.
• Обслуговуваність: можна роз’єднати і перевстановити при необхідності.
• Без додаткового інструменту — зручно для швидкого прототипування і серійного монтажу.

Як встановити

• Відріжте стрічку строго по лінії різу, щоб оголені майданчики були рівними.
• Орієнтуйте маркування 5V / V+, Data / DI / DO, GND з обох сторін однаково (важливо для адресних систем).
• Заведіть кінці стрічок у пази конектора контактними майданчиками вниз до клем.
• Щільно закрийте кришки до клацання — клеми мають проколоти майданчики.
• Перевірте роботу коротким тестом на малому струмі, після чого завершуйте монтаж.

Підійде наприклад до

• Підсвітки стель і карнизів — збереження безперервності лінії по внутрішніх і зовнішніх кутах.
• Меблевого освітлення у шафах, вітринах, на полицях — чисті повороти без видимих з’єднань.
• LED‑контурів у студіях, геймерських сетапах — акуратні 90° на столах і панелях.
• Декоративної підсвітки ніш, порталів, сходів в інтер’єрах.

Порада з живлення: для довгих ліній подавайте живлення на обох кінцях або через інтервали, щоб уникати падіння напруги; конектор призначений для з’єднання, а не для передачі великих струмів на значні відстані.

Кутовий 3‑контактний конектор Diasha для стрічок 8 мм допомагає швидко та охайно виконати поворот траси адресного підсвічування без пайки, зберігаючи чисту геометрію і стабільний контакт у типових інтер’єрних умовах.
