Кутовий конектор Diasha 3pin 8мм COB прозорий

Кутовий конектор 3pin 8 мм для COB — безшовний кут без пайки

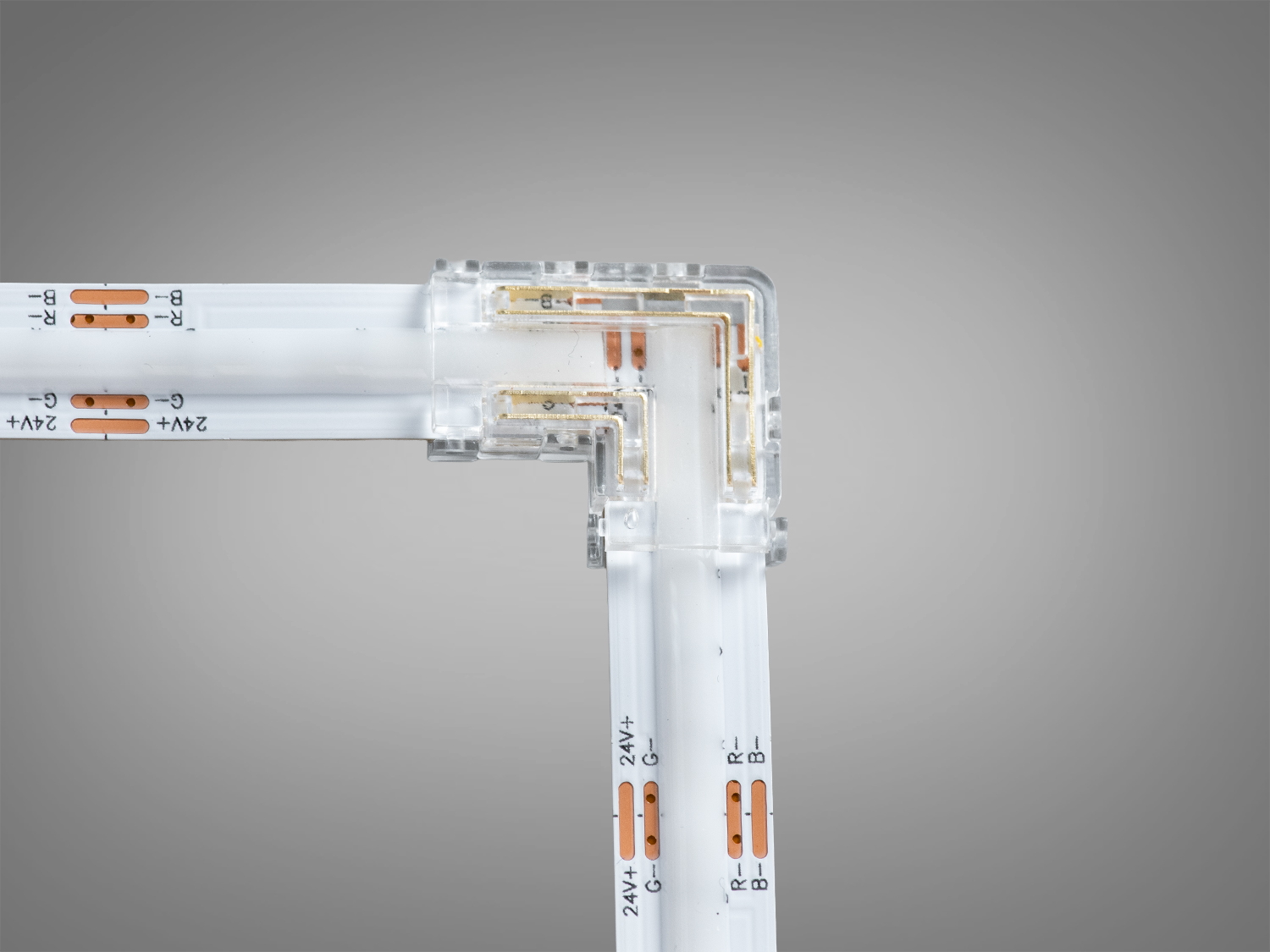

Прозорий кутовий конектор для COB LED стрічки шириною 8 мм з трьома контактами — рішення для акуратного розвороту під 90° без паяння. Завдяки пробивним контактам (IDC) монтаж займає лічені хвилини: достатньо вставити край стрічки у напрямні та защепнути кришку. Прозорий корпус робить місце стику майже непомітним, а суцільна світлова лінія COB не переривається на повороті.

Зовнішній вигляд і матеріали

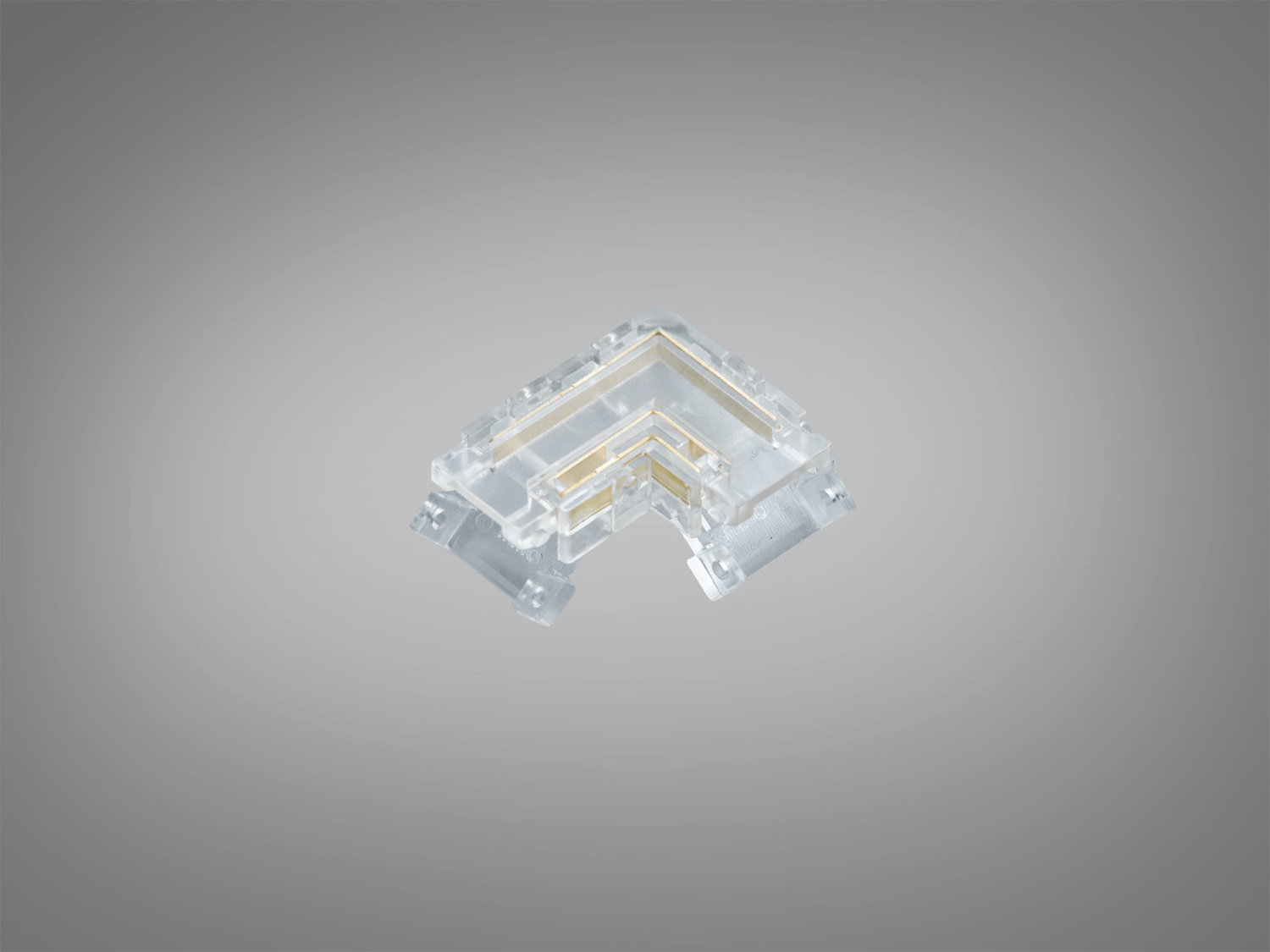

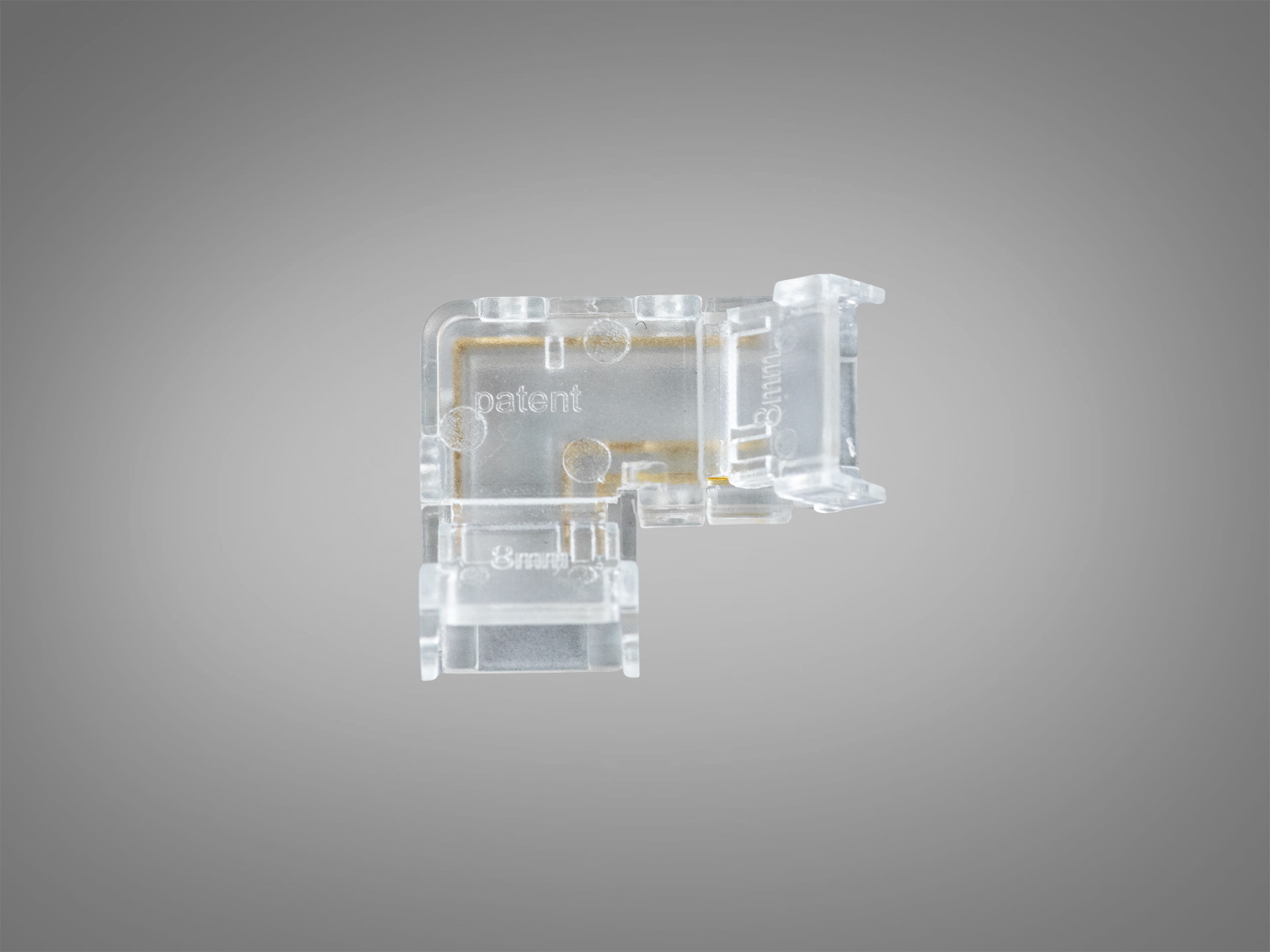

• Прозорий корпус низького профілю для непомітного монтажу та контролю правильності посадки контактів.
• L‑форма 90° для внутрішніх і зовнішніх кутів полиць, меблів, ніш та стендів.
• Металеві IDC-контакти акуратно проколюють контактні площадки стрічки, забезпечуючи надійний електроконтакт без пайки.

Монтаж та сумісність — на що звернути увагу

• Сумісність: 8 мм COB LED стрічки з трьома доріжками (V+, D/DI, GND) — адресні/цифрові рішення зі спільною шиною живлення та лінією даних.
• Не підходить для 10 мм стрічок, 2‑контактних (монохром) або інших нестандартних плат.
• Покриття: для стрічок без силіконового герметика; якщо є покриття, його зазвичай знімають у зоні контакту.
• Полярність: орієнтуйте майданчики V+, D, GND згідно з маркуванням на стрічці; перед фіксацією перевірте збіг доріжок з контактами конектора.

Функціонал та переваги використання

• Безпайковий монтаж — зменшує час інсталяції та ризик пошкодження доріжок теплом.
• Безшовний вигляд кута — прозорий корпус і точна геометрія формують охайний стик, який майже не помітний.
• Стабільність сигналу — 3‑контактна схема передбачає надійний перехід лінії даних через кут для адресних ефектів.
• Акуратна фіксація — механічне притискання зменшує люфти та випадкові роз’єднання.

Кроки встановлення

Знеструмте ланцюг. Відріжте стрічку по мітці різу. За потреби зніміть силікон у зоні контакту. Вирівняйте V+, D, GND зі сторонами конектора, вставте край стрічки в напрямні до упору та защепніть кришку до клацання. Перевірте роботу перед фінальною прокладкою. Рекомендується фіксувати ділянку кута додатковою підкладкою або стяжкою для зняття натягу.

Підійде, наприклад, до таких задач

• Кухні та меблі: підсвічування кутів шаф і полиць із безперервною лінією світла COB.
• Вітальні/спальні: плавні розвороти у світлових нішах та коридорах без «розривів» на стику.
• Комерційні вітрини й рекламоносії: охайні кути у світлових коробах і стендах, де важлива рівномірність сяйва.
• Робочі місця та геймерські столи: адресні ефекти через кут із збереженням даних і живлення.

Конектор від Diasha орієнтований на низьковольтні 5–12 В системи, характерні для адресних COB стрічок. Для довгих ліній та високих струмів доречно планувати додаткову підпитку живленням за кутом. Використання всередині приміщень або в захищених корпусах допоможе зберегти контактні групи від пилу та вологи.

Цей кутовий прозорий з’єднувач може стати корисним там, де важливі швидкість інсталяції, чистий вигляд стиків і передача даних у цифрових LED рішеннях, не вимагаючи від монтажника навичок пайки.
