Конектор LED стрічки Diasha 3pin 8мм прозорий IDC

Конектор 3pin 8 мм для адресної LED стрічки — прозорий IDC з кабелем 110 мм

Односторонній прозорий конектор для трьохконтактної LED стрічки шириною 8 мм призначений для швидкого монтажу без пайки. Пробивний контакт IDC фіксує провідники стрічки під тиском, забезпечуючи стабільне електричне з’єднання. У комплекті вже під’єднаний гнучкий кабель 110 мм з трьома кольоровими жилами (червона, жовта, біла), що спрощує підключення до контролера або блоку живлення. Прозорий корпус допомагає візуально контролювати посадку доріжок і дає майже непомітний стик у місці з’єднання.

Швидкий монтаж без пайки — чистий стик і економія часу

• IDC-принцип: контакт пробиває провідникові доріжки без зачищення й пайки, що знижує ризик перегріву і помилок.
• Прозорий корпус: візуальний контроль вирівнювання доріжок 5V — DATA — GND та напрямку DI/DO.
• Односторонній формат: з одного боку — LED стрічка 8 мм, з іншого — виведений кабель 110 мм для підключення.
• Кольорові дроти: червоний, жовтий, білий — зручно співвідносити з клемами контролера або джерела живлення.
• Акуратний вигляд: прозорий пластик робить місце стику майже непомітним під розсіювачем або силіконом.

Зовнішній вигляд та конструкція

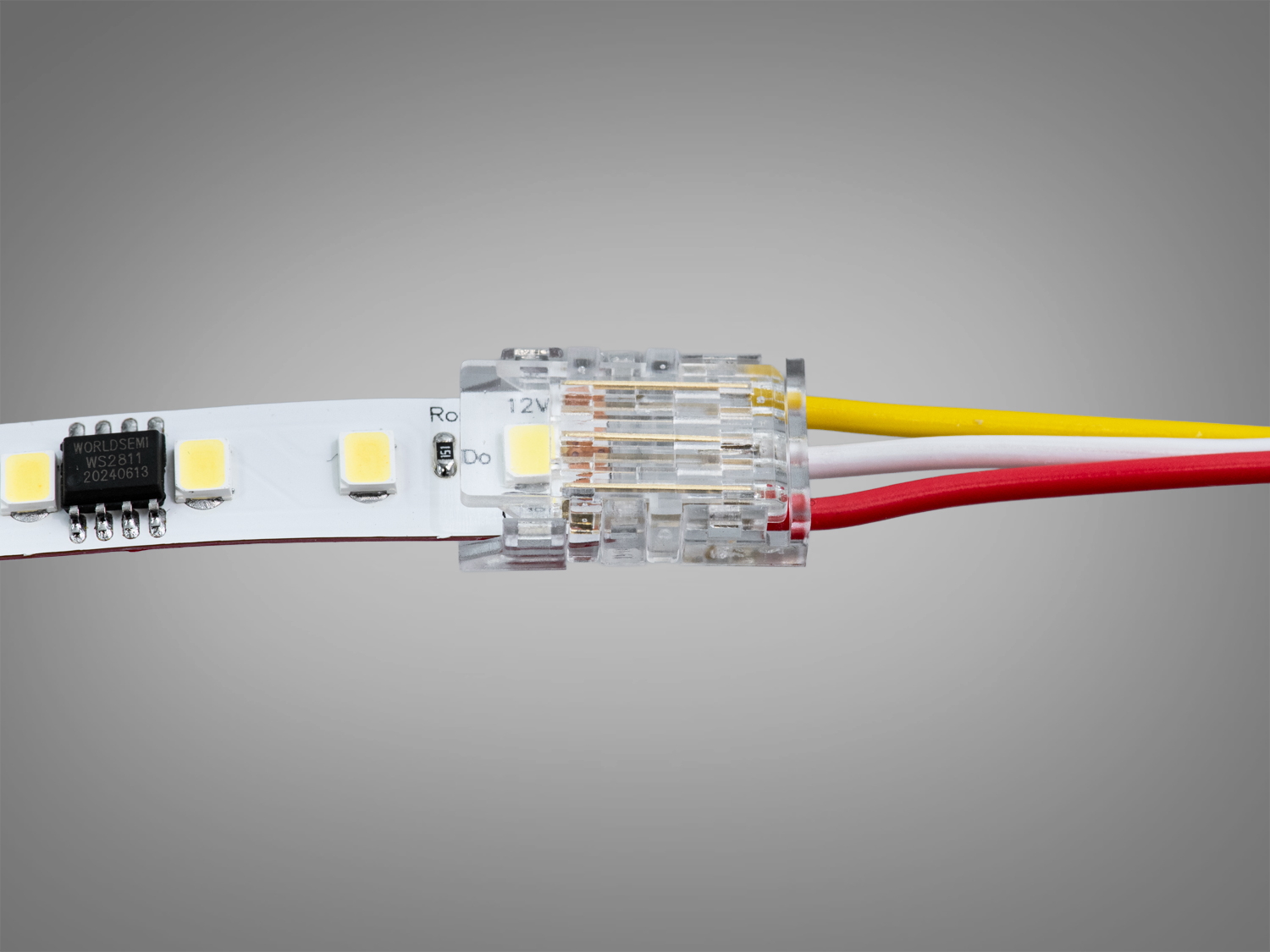

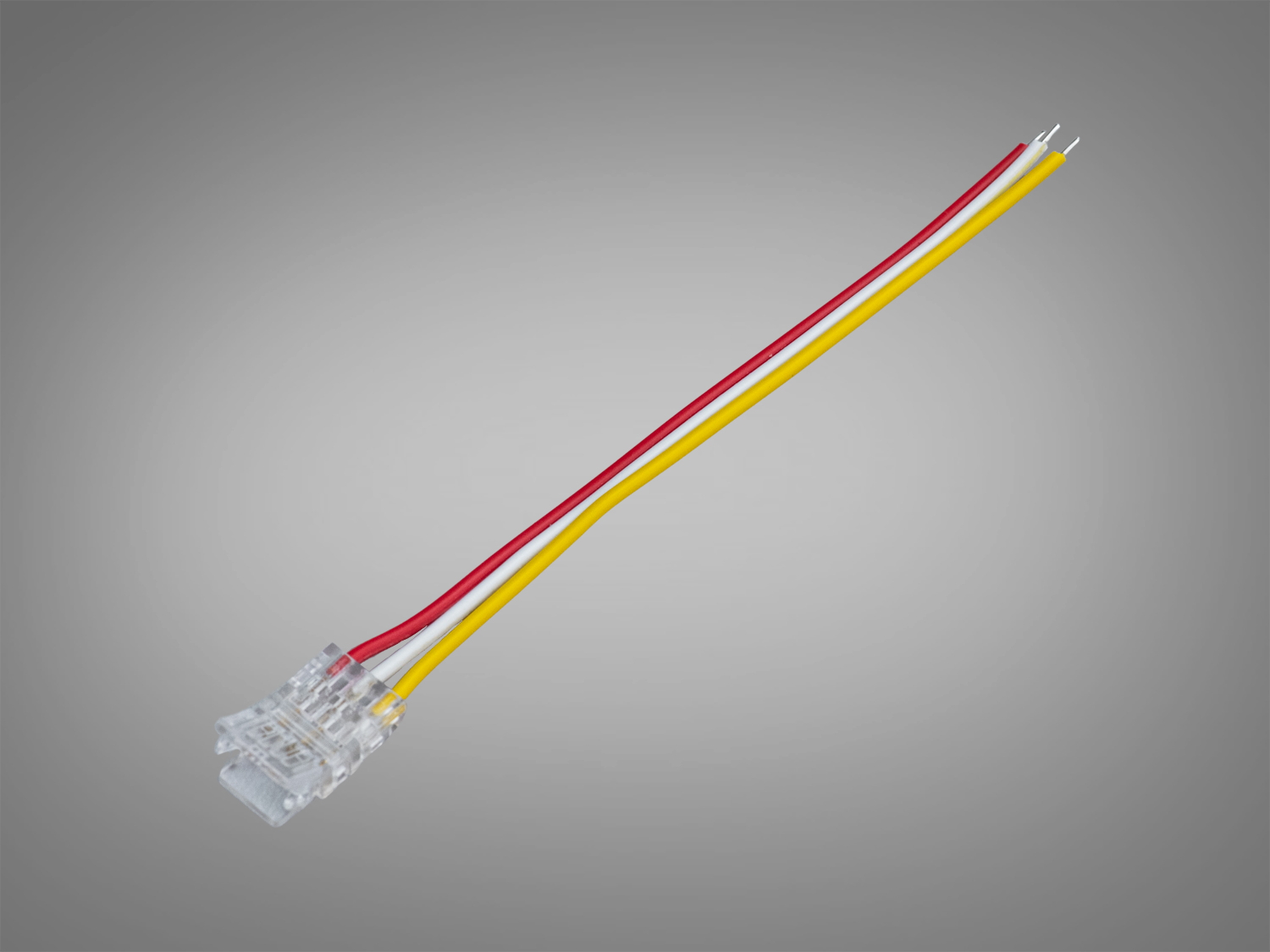

Компактний прозорий корпус з фіксацією тримає стрічку шириною 8 мм. Всередині розміщено три контакти для доріжок V+, DATA, GND. Гнучкий провід довжиною близько 110 мм полегшує під’єднання в тісних нішах, за меблями або в профілях. Кольорове маркування жил допомагає уникати плутанини під час монтажу.

Сумісність та застосування

• Стрічки: адресні 3-контактні моделі шириною 8 мм (наприклад, WS2812B, SK6812 з однопровідною шиною даних) — за умови відповідності розкладці контактів.
• Не підходить для 4-контактних RGB-стрічок 10 мм та інших типорозмірів.
• Підключення: старт лінії до контролера, тестові підключення, заміна пошкодженого початку без пайки, швидкі інсталяції у профілях.

Переваги у робочих сценаріях

• Економія часу: монтаж займає лічені хвилини без інструментів для пайки.
• Чистий інтер’єр: прозорий конектор майже не помітний, що важливо для вітрин, меблевих ніш, підсвітки ТВ чи робочих столів.
• Менше помилок: кольорові дроти полегшують правильне під’єднання V+, DATA, GND.

Коротка інструкція монтажу

• Обріжте край стрічки рівно по контактах, за потреби зніміть тонкий шар силікону над майданчиками.
• Вирівняйте доріжки 5V — DATA — GND зі сторонами конектора, дотримуйтесь напрямку DI/DO.
• Зафіксуйте стрічку в конекторі до упору, замкніть фіксатор.
• Підключіть дроти до контролера відповідно до кольорів і полярності.

Особливості застосування

Конектор зручно використовувати у меблевому підсвічуванні, для акцентів у вітринах, ігрових або робочих столах, підсвітці ТВ-панелей, у рекламних конструкціях. Коли важливі акуратний вигляд з’єднання та можливість швидкого сервісу без паяльника, цей варіант допомагає досягти результату з мінімальними зусиллями.

Висновок: односторонній прозорий конектор IDC для 3pin стрічок 8 мм із кабелем 110 мм може стати практичним рішенням для швидкого підключення адресної LED ленти до контролера без пайки та з охайним, майже непомітним стиком.
