Конектор для LED стрічки прозорий 3pin 8 мм без пайки

Конектор 3pin 8 мм для адресної LED стрічки — швидкий безшовний монтаж

Прозорий конектор для LED стрічки 3pin 8 мм створений для акуратного та надійного з’єднання без пайки. Плоска низькопрофільна форма допомагає отримати майже непомітний стик між відрізками, що особливо доречно у відкритих зонах підсвічування. Завдяки пробивному контакту (IDC) підключення відбувається швидко: контактні зубці проколюють струмопровідні доріжки, забезпечуючи стабільний електричний контакт без інструментів і олов’яних з’єднань.

Зовнішній вигляд і матеріали

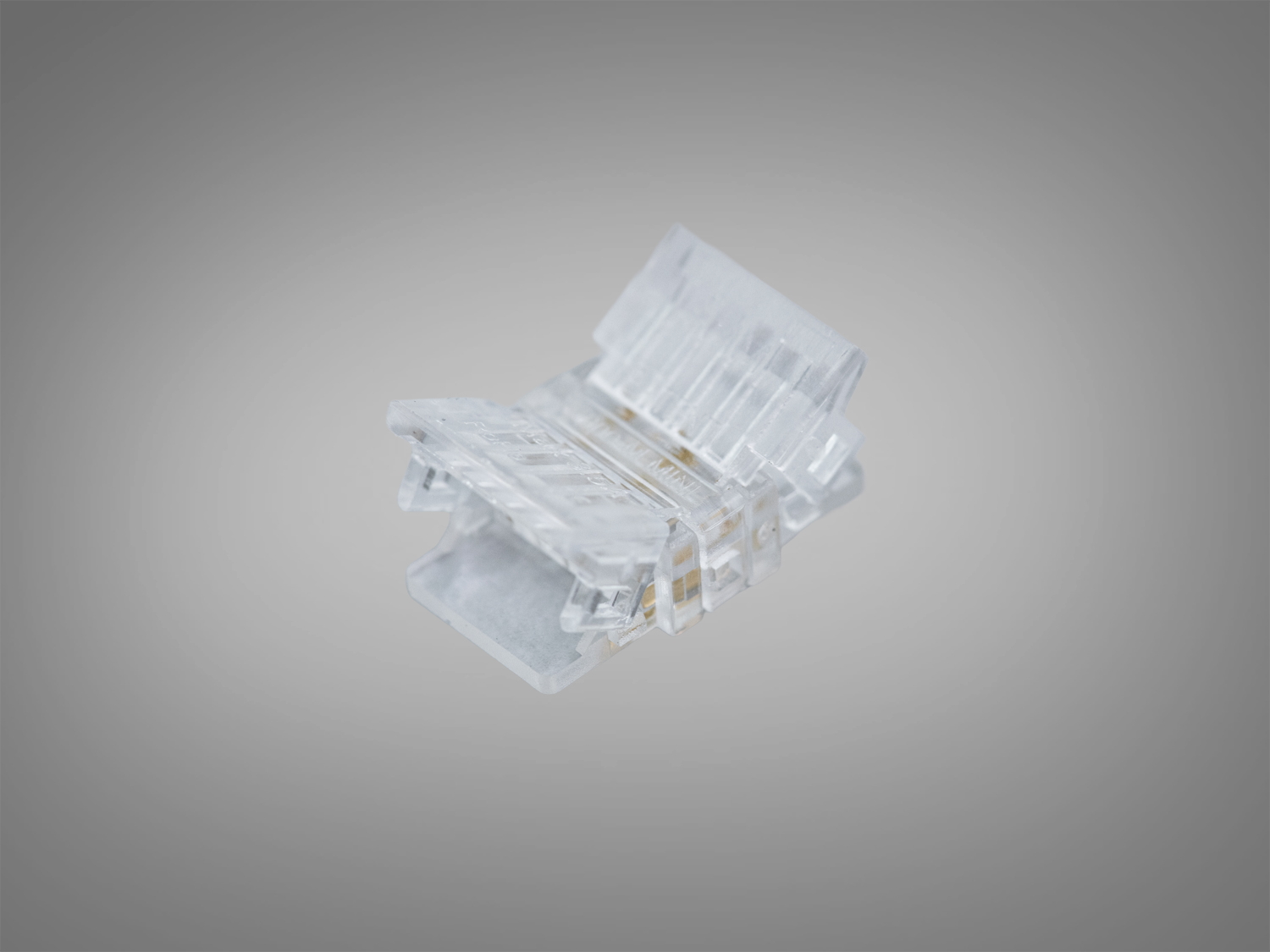

• Прозорий корпус дає змогу контролювати правильне встановлення стрічки та робить вузол з’єднання менш помітним.
• Плоска конструкція забезпечує щільну посадку під розсіювачами, у меблевих каналах і профілях.
• Металеві контакти орієнтовані на повторювані підключення за умови акуратного використання.

Функціонал та сумісність

• 3 контакти — підходить для більшості адресних SPI-стрічок шириною 8 мм (наприклад, WS2812B, SK6812) при збігу розводки V+/D/GND.
• З’єднання без пайки — економить час під час монтажу і сервісу.

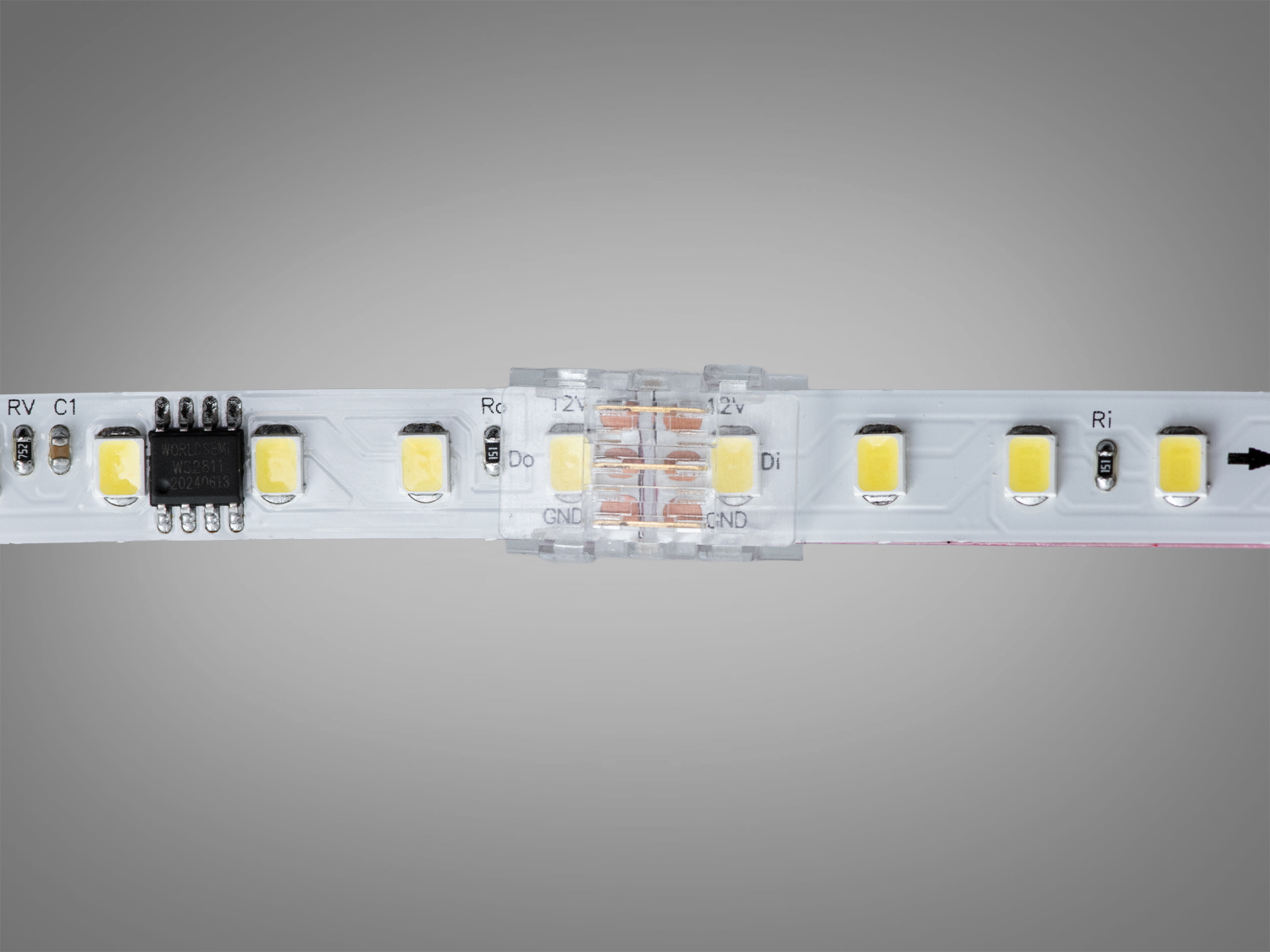

• Безшовний стик — стрічки стикуються впритул без видимого «розриву» світлової лінії.
• Використання всередині приміщень — для сухих зон та прихованого підсвічування.

Монтаж без пайки: корисні поради

Крок 1. Обріжте стрічку точно по мітці різу.
Крок 2. Вирівняйте контактні площадки так, щоб позначення V+/DI/DO/GND збігались по напрямку. Для адресних лент важливо поєднати DI з DO сусіднього сегмента.
Крок 3. Заведіть кінці у конектор до упору та щільно зафіксуйте кришку.
Крок 4. Перевірте полярність і протестуйте коротким включенням.

Примітка: для стрічок з силіконовим покриттям (IP65) може знадобитися акуратно зняти шар силікону з контактних площадок. Конектор не призначений для 10/12 мм лент і 4-контактних RGB-моделей.

Особливості застосування

• Меблеве підсвічування — полички, ніші, кухонні зони: плоский корпус легко ховається під профілем.
• Лінійне підсвічування стелі — майже непомітні стики між сегментами.
• Вітрини та стенди — швидка заміна і обслуговування без пайки.
• Декоративні інсталяції зі SPI-ефектами — зручно будувати складні траси з коротких сегментів.

Переваги:

• Швидкий монтаж без інструментів і навичок пайки.
• Охайний вигляд завдяки прозорому корпусу та безшовному стику.
• Сумісність з 3-контактними 8 мм адресними стрічками за умови збігу контактів.
• Сервісність — можливість повторного підключення при акуратному відкритті засувки.

Цей конектор доцільно розглядати, якщо планується рівна суцільна світлова лінія без видимих проміжків і потрібне швидке під’єднання 3pin 8 мм LED-стрічок у приміщенні.
