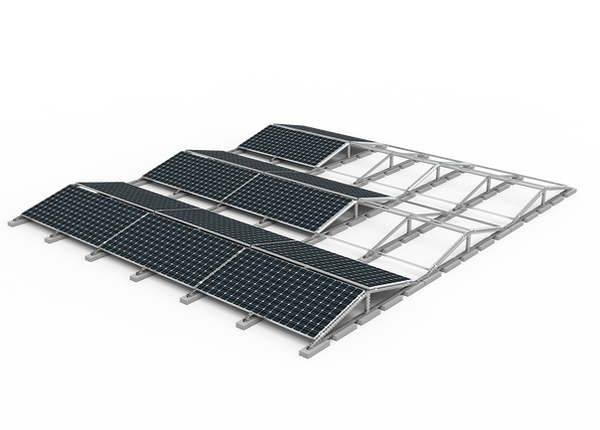

Двонаправлена баластна система кріплення сонячних панелей на плоский дах

Баластна система кріплення ФЕМ  – служить підтримуючою конструкцією фотоелектричних модулів, які розміщуються на дахах промислових, комерційних та приватних будівель.

Система дозволяє встановлювати сонячні станції на плоских дахах баластно без анкерування та компенсувати кут покрівлі, коли це необхідно.

Баластна система кріплення доступна, проста в установці і не пошкоджує основний гідроізоляційний килим, чим запобігає протіканню чи псуванню покрівлі з часом експлуатації.

Переваги. На відміну від однонаправленої баластної, ця система має двонаправлене розташування сонячних панелей (ФЕМ), на схід та захід, що дозволяє сонячній станції мати високі показники ефективності на протязі дня.

• Не потребує кріплення до даху.
• ​Завдяки своєму особливому конструктиву та спеціальним підкладкам дозволяє рівномірно рознести навантаження на покрівлю та уникнути пошкодження і деформацію утеплювача та покрівельного покриття.
• ​Зберігає цілісність покрівлі, не пошкоджує поверхню.
• ​Підвищена стійкість до атмосферних впливів.
• ​Невелика вага та висока стабільність.
• ​Зручний та надійний монтаж.
• ​Опорні трикутники та елементи кріплення постачаються вже у зборі.

Складові двонаправленої баластної сонячної станції

​Cистема для закріплення фотомодулів, яка в своїх багатьох варіаціях може бути встановлена на плоских дахах з невисокими парапетами. Призначена для “Твердих” та “м’яких” покрівель з покриттям ПВХ мембрана, єврорубероїд та рубероїд.

Середній прижим для фотопанелі

Крайній прижим для фотопанелі

Монтажні трикутники, постачаються в зборі

Плаваюча опора для каркасу, дозволяє регулювати кут нахилу

Баластне навантаження для каркасу

Технічні характеристики та відповідність ДБН

Тип конструкції: Баластна

Кількість рядів: Набірна модульна система з необмеженою кількістю рядів

Розташування PV - панелей: Горизонтальне

Стійкість: До вітру 120 Па, До снігу 550 Па

Тип закріплення: Навантаження баластом

Кут нахилу конструкції: від 10° до 20°
